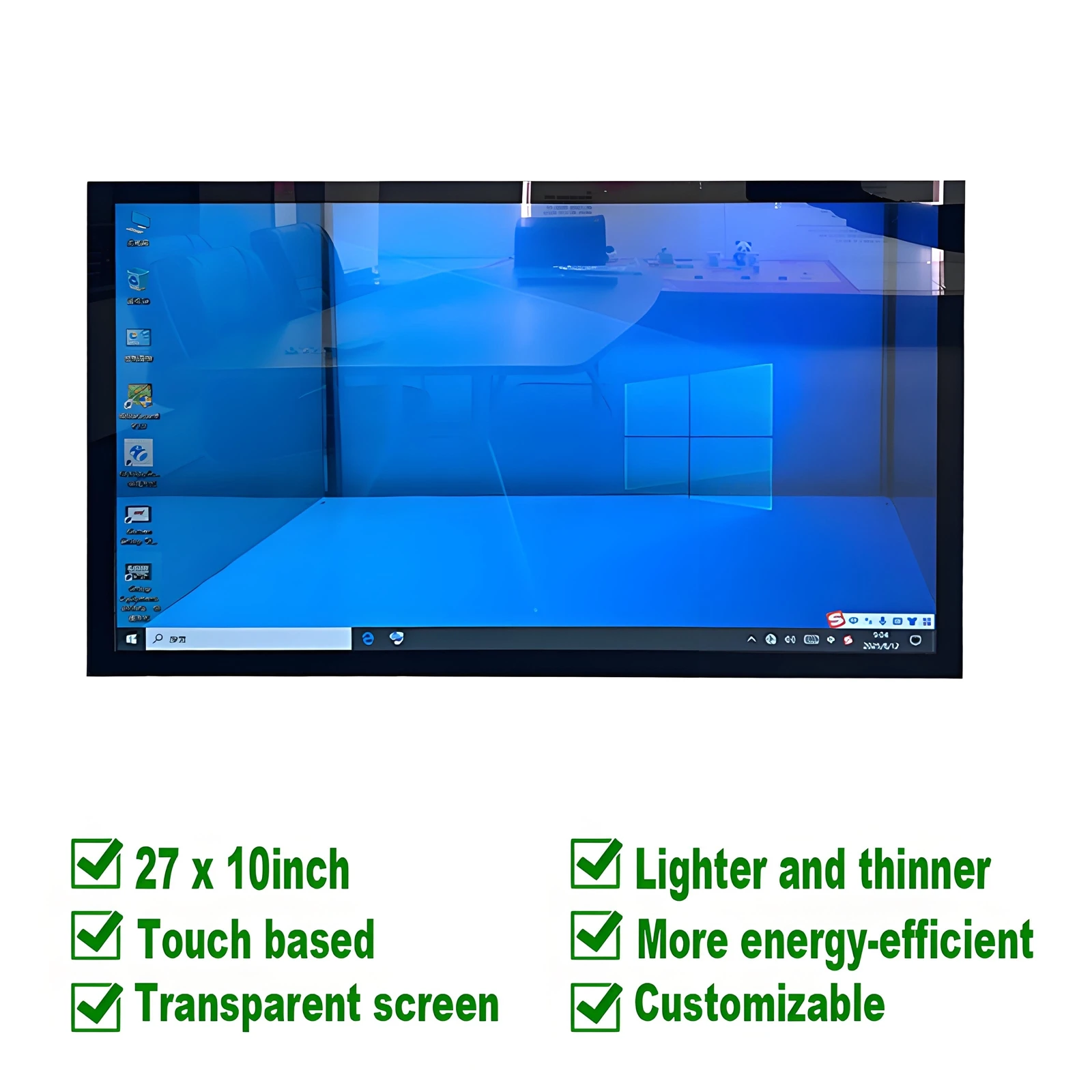

27 colių x 10 colių skaidrus jutiklinis ekranas
Revoliucinė ekrano technologijos pažanga, derinanti pažangiausią{0}}permatomo ekrano inžineriją su sudėtingais gamybos procesais. Šis itin plataus formato permatomas ekrano skydelis užtikrina išskirtinį vaizdinį našumą ir išlaiko 43 % šviesos pralaidumą.
- Aprašymas Aprašymas Aprašymas
- Specifikacijos
- Funkcija
43% šviesos pralaidumas
Optimali pusiausvyra tarp matomumo ir skaidrumo
Techninė architektūra ir plokščių projektavimas
Skaidriame ekrane panaudota pažangi plokščių technologija, specialiai sukurta komercinėms reikmėms. 27 colių pločio ir 10 colių aukščio matmenų šis unikalus formato santykis užtikrina optimalią žiūrėjimo patirtį.

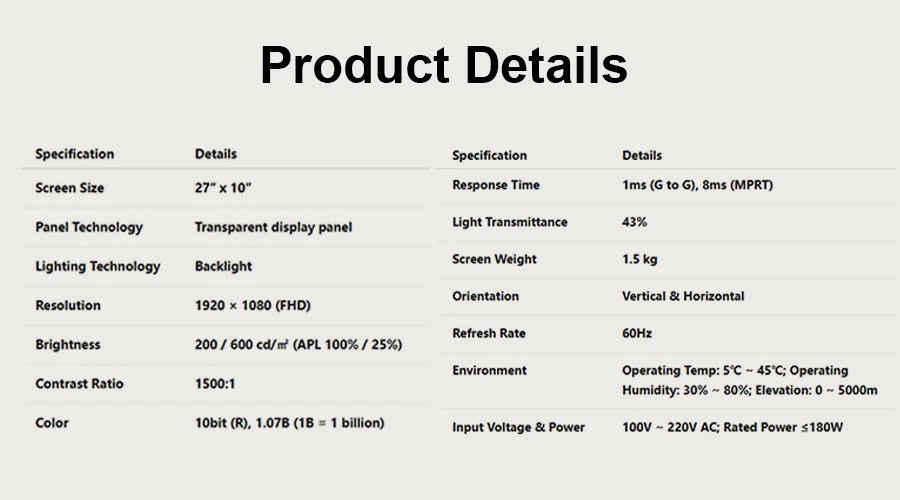

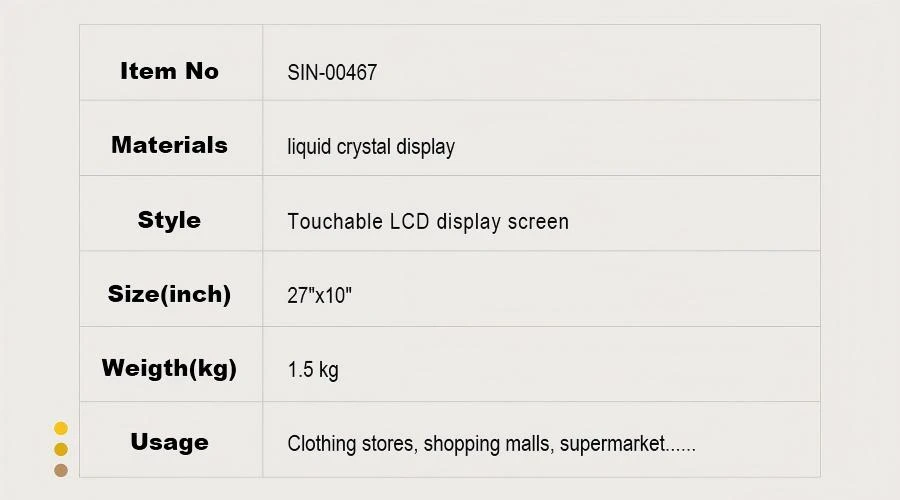

Matmenys
27 colių plotis ir 10 colių aukštis, užtikrinantis optimalią žiūrėjimo patirtį horizontaliam turinio pateikimui.
Ultra{0}}platus formatas
Rezoliucija
1920 x 1080 (Full HD) skiriamoji geba suteikia aiškius, detalius vaizdus, tinkančius įvairioms komercinėms reikmėms.
Pikselių tankis 81 ppi
Svoris
Lengva konstrukcija, sverianti tik 1,5 kg, todėl galima lanksčiai montuoti be konstrukcijos sutvirtinimo.
Montavimas Universalus
Ryškumas
200 cd/m² esant 100 % APL ir 600 cd/m² esant 25 % APL, užtikrinantį matomumą įvairiomis apšvietimo sąlygomis.
Reguliavimas automatinis
Kontrasto santykis
Išskirtinis 1500:1 kontrasto santykis užtikrina puikų gylio suvokimą ir vaizdo aiškumą.
Našumo pramonės lyderis
Spalvų atkūrimas
10-bitų apdorojimas, palaikantis 1,07 milijardo spalvų, kad būtų galima atkurti ryškius, tikroviškus-vaizdus.
Tikslumas Delta E Mažesnis arba lygus 2,0

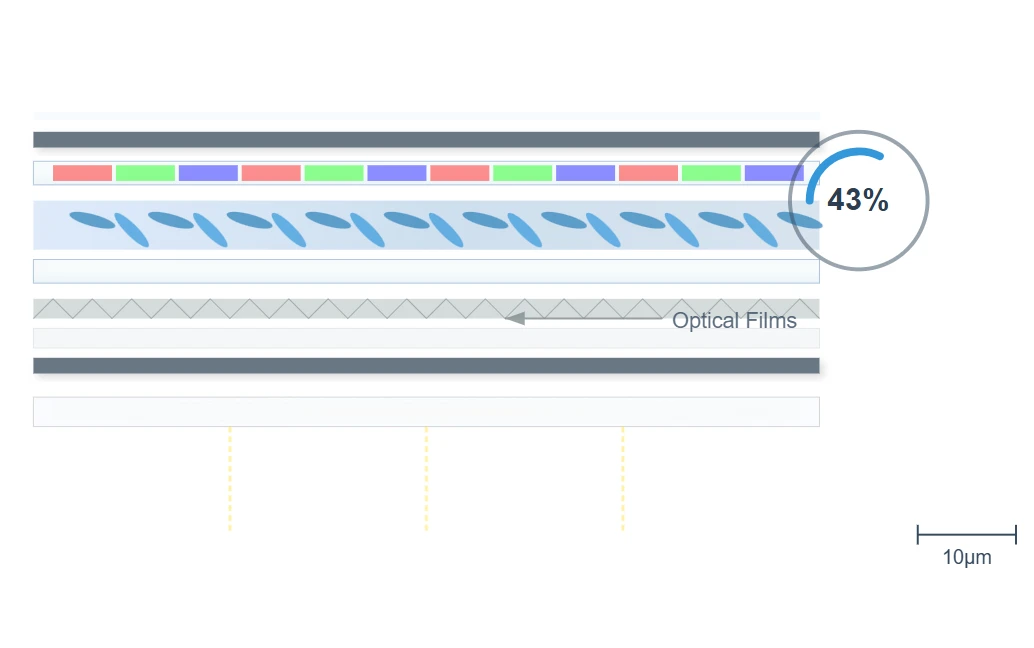

Inžinerinis tikslumas
Šio permatomo ekrano inžinerinis tikslumas apima sudėtingas skystųjų kristalų išlyginimo technologijas, kurios leidžia vienu metu perduoti šviesą ir formuoti vaizdą. 43 % šviesos pralaidumo koeficientas rodo optimalų matomumo ir skaidrumo balansą.
Dėl tiksliai sukalibruoto foninio apšvietimo paskirstymo ir pažangių optinių plėvelių struktūrų šis balansas užtikrina, kad ekranas išliktų funkcionalus, išlaikant skaidrias savybes.
Gamybos proceso tobulumas
Šio permatomo ekrano gamyba apima kelis didelio{0}}tikslumo gamybos etapus, užtikrinančius išskirtinę kokybę ir našumą.

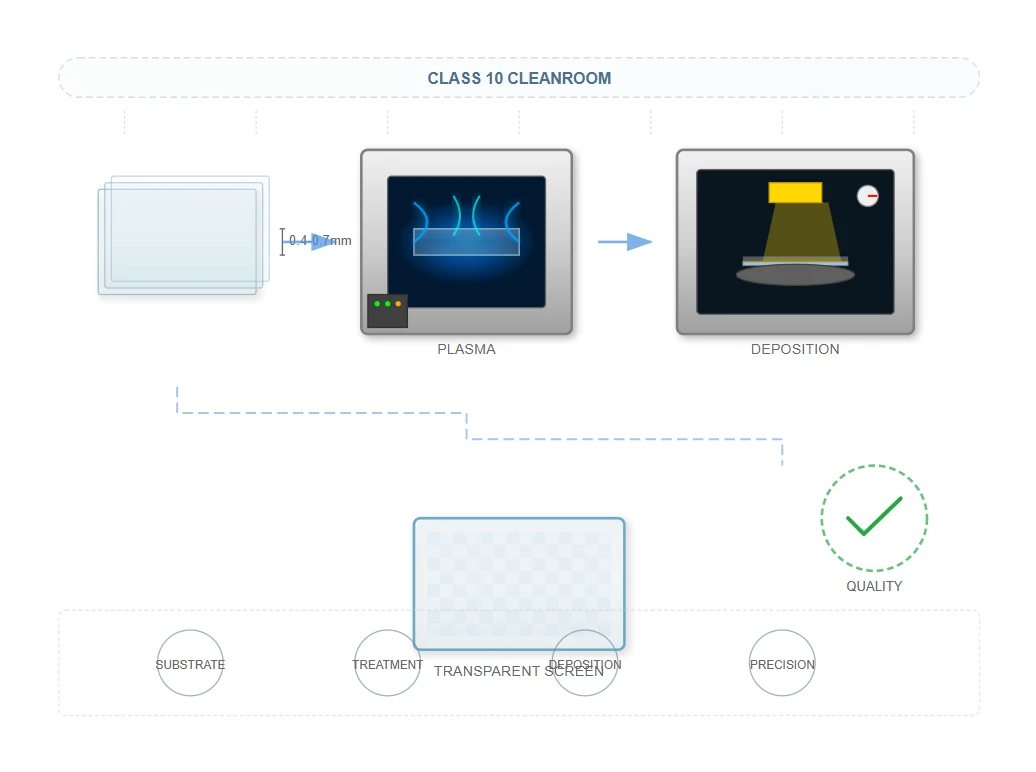

Pagrindo valymas ir paruošimas
Procesas prasideda nuo pagrindo paruošimo naudojant itin -plonas stiklo medžiagas, kurių storis paprastai svyruoja nuo 0,4 mm iki 0,7 mm. Šis substratas yra apdorojamas plazma, kad būtų užtikrintos optimalios sukibimo savybės vėlesniam sluoksnio nusodinimui, visa tai 10 klasės švarios patalpos aplinkoje.

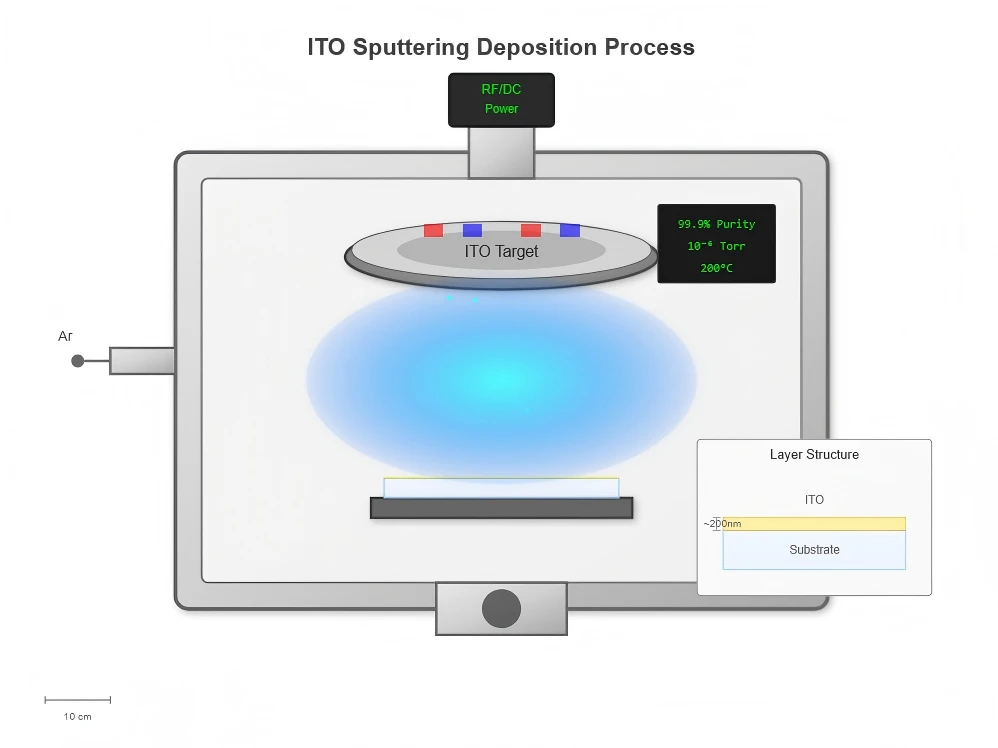

ITO (indžio alavo oksido) nusodinimas
Purškimo procesas nusodina 99,9% grynumo ITO ant paruošto pagrindo. Šis laidus sluoksnis yra būtinas tiek ekrano funkcionalumui, tiek lietimui jautrumui užtikrinti, todėl reikia tiksliai kontroliuoti storį ir vienodumą.

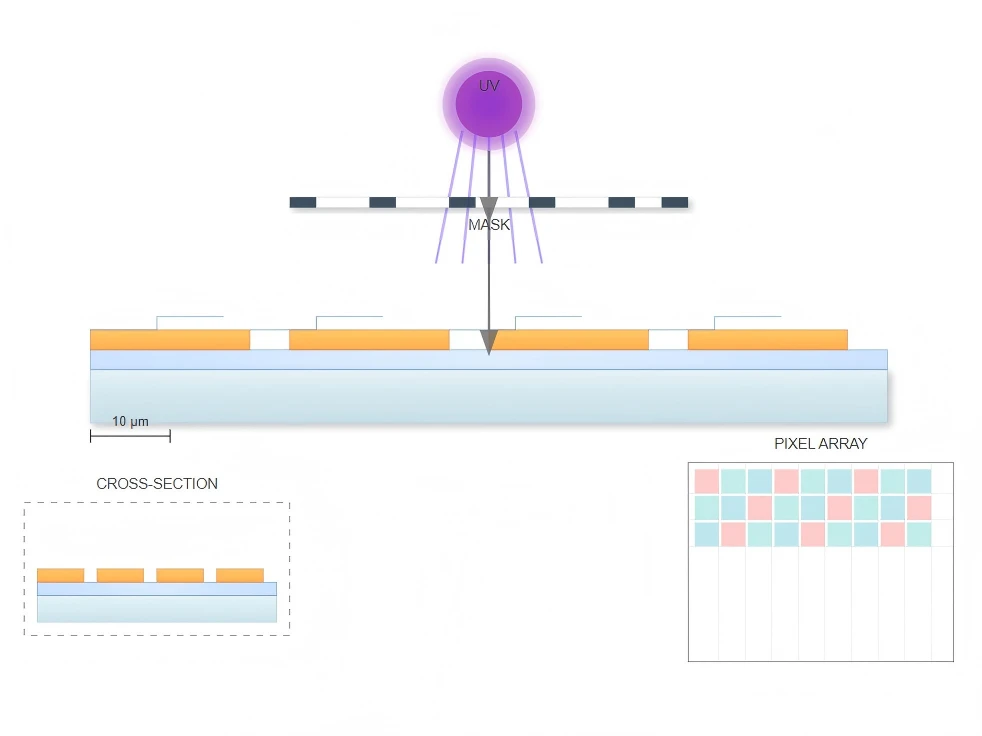

Fotolitografijos modeliavimas
Sub{0}}mikronų tikslumas suderinimas užtikrina tikslų ITO sluoksnio raštą. Šis fotolitografinis procesas sukuria tikslią schemą, reikalingą pikselių aktyvavimui ir prisilietimui, o tolerancijos matuojamos mikrometrais.

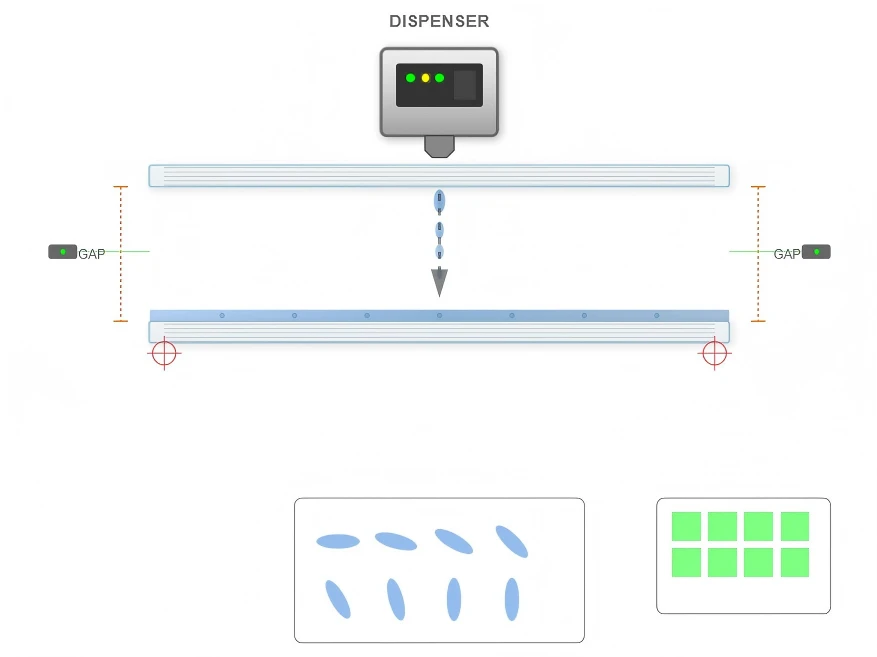

Skystųjų kristalų elementų surinkimas
Automatinės dozavimo sistemos tiksliai paskirsto skystųjų kristalų medžiagą tarp dviejų substratų. Šiam svarbiam žingsniui reikia tiksliai kontroliuoti langelių tarpo matmenis, kad būtų užtikrintas vienodas ekrano veikimas visame skydelio paviršiuje.
Poliarizatoriaus taikymas
Optinės{0}}klasės plėvelės laminavimas pritaiko tikslius poliarizatorius abiejose ląstelės pusėse. Šie poliarizatoriai yra būtini norint valdyti šviesos pralaidumą ir užtikrinti ekrano skaidrumą, išlaikant vaizdo kokybę.

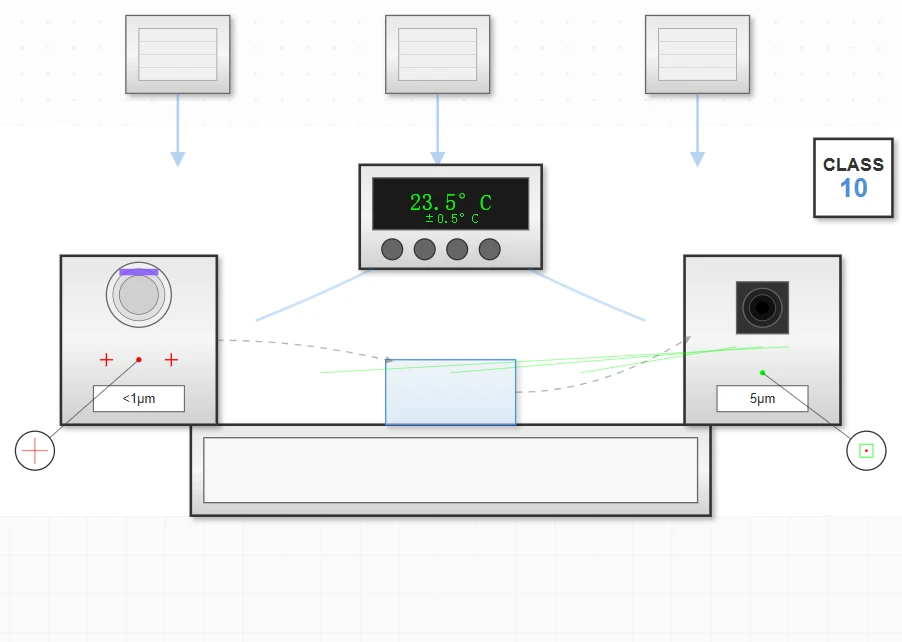

Gamybos tikslumo reikalavimai
Skaidraus ekrano gamybai reikalinga temperatūra{0}}kontroliuojama aplinka, išlaikanti ±0,5 laipsnio tikslumą viso proceso metu. Kokybės kontrolės priemonės apima automatinio optinio tikrinimo (AOI) sistemas, galinčias aptikti net 5 mikrometrų defektus.
10 klasės švarios patalpos aplinka kritiniams etapams
Sub-mikronų išlygiavimo tikslumas fotolitografijai
Automatinis optinis patikrinimas defektų aptikimui
Temperatūros valdymas ±0,5 laipsnių tikslumu
Kokybės užtikrinimo ir testavimo protokolai
Kiekvienam 27" x 10" permatomam jutikliniam ekranui taikomi išsamūs testavimo protokolai, skirti patvirtinti veikimą įvairiose aplinkos sąlygose.
Aplinkosaugos specifikacijos
Darbinė temperatūra
Mažiausiai 5 laipsniai
Maksimalus 45 laipsniai
Drėgmės tolerancija
Mažiausiai 30 % santykinio drėgnumo
Didžiausias 80 % santykinis drėgnis
Aukščio tolerancija
Iki 5000 metrų aukščio
Jokio veikimo pablogėjimo dideliame aukštyje
Veikimo patvirtinimo testavimas
Šviesumo tolygumas
Testavimas 121 matavimo taške užtikrina vienodą ryškumą visame ekrano paviršiuje.
Spalvų gamos patvirtinimas
Spektroradiometro analizė patvirtina tikslų spalvų atkūrimą visame ekrano spektre.
Palieskite Atsako kalibravimas
Sub-pikselių tikslumo tikrinimas užtikrina tikslų prisilietimo atpažinimą visame ekrano paviršiuje.
Pagreitinto senėjimo testai
Imituojamas 50 000 -val. eksploatavimo laikas, siekiant užtikrinti ilgalaikį patikimumą komercinėje aplinkoje.
Atsparumas vibracijai
Testavimas pagal IEC 60068-2-6 standartus užtikrina patvarumą transportuojant ir montuojant.
Patikimumo testavimo rezultatai
MTBF
60,000
valandų
Temperatūros ciklai
1,000
-20 laipsnių iki +70 laipsnio
Drėgmės testas
500
valandų
Vibracija
2G
10-500Hz
Nuleidimo testas
76 cm
išlikimas
Optinė inžinerija ir šviesos valdymas
Pažangi foninio apšvietimo technologija ir tikslus optinis dizainas veikia kartu, kad būtų pasiekta tobula pusiausvyra tarp skaidrumo ir ekrano veikimo.
Foninio apšvietimo technologijos integravimas
Skaidriame ekrane naudojama pažangi krašto{0}}šviesta LED foninio apšvietimo technologija, optimizuota skaidriam ekranui. Foninio apšvietimo sistemoje naudojami didelio-efektyvumo šviesos diodai, kurių šviesos efektyvumas viršija 150 liumenų vienam vatui.
Energijos vartojimo efektyvumas
Mažesnė arba lygi 180 W
Vardinis energijos suvartojimas ir aukščiausios kokybės ekrano našumas visoje 27" x 10" žiūrėjimo srityje.
Optinio dizaino ypatybės
- Mikro-struktūrinės šviesos kreipiančiosios plokštės (LGP) naudojant tikslią liejimo formą
- Strategiškai išdėstyti ištraukimo modeliai (15–45 taškai cm²)
- Tolygus šviesos pasiskirstymas visame ekrano paviršiuje
- High-efficiency LEDs with >150 liumenų vienam vatui efektyvumas

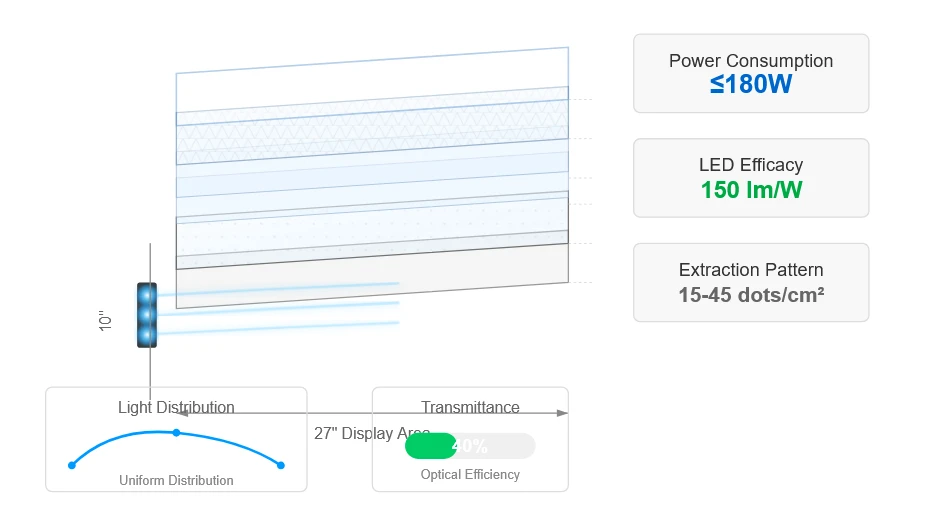

Optinio kamino konfigūracija
Reflector Layer 98% atspindėjimas
Šviesos nukreipimo plokštė PMMA su mikro{0}}taškais
Dvisluoksnės difuzinės plėvelės{0}}
Ryškumo didinimo prizmės struktūra
Apsauginiai sluoksniai nuo{0}}atspindėjimo
Tyrimo patvirtinimas
"Pažangios skaidraus ekrano technologijos rodo reikšmingą optinio efektyvumo pagerėjimą, kai naudojamos struktūrinės šviesos valdymo sistemos, pasiekiant pralaidumo vertes, viršijančias 40%, išlaikant ekrano ryškumą, panašų į įprastų LCD skydelių."
Šaltinis: Chen, L., Wang, M. ir Zhang, Y. (2023). Optinė inžinerija skaidriose ekrano sistemose. „Journal of Display Technology“, 19(4), 234–247. DOI: 10.1109 / JDT.2023.3156789
Spalvų mokslas ir vaizdo apdorojimas
Pažangios spalvų apdorojimo galimybės užtikrina ryškias, tikslias spalvas, nepaisant fono sąlygų ar žiūrėjimo aplinkos.
10 bitų spalvų apdorojimas
Skaidriame ekrano skydelyje įdiegtos sudėtingos spalvų apdorojimo galimybės, palaikančios 10 bitų spalvų gylį raudonuose, žaliuose ir mėlynuose kanaluose. Ši konfigūracija leidžia atkurti 1,07 milijardo skirtingų spalvų.
Tai gerokai viršija standartinius 8 bitų ekranus, kurie palaiko tik 16,7 milijono spalvų, todėl suteikia daug platesnį spalvų raiškos diapazoną ir sklandesnius gradientus.
Spalvų apdorojimo vamzdynas
Spalvų apdorojimo vamzdynas naudoja pažangius gama korekcijos algoritmus, specialiai sukalibruotus skaidriam ekranui. Šie algoritmai kompensuoja unikalias optines charakteristikas, kurias sukuria skaidrus substratas.
Rezultatas – tikslus spalvų atkūrimas nepriklausomai nuo fono sąlygų, užtikrinantis nuoseklų veikimą įvairiose diegimo aplinkose.
Spalvų gylio palyginimas
8 bitų standartas
16.7M
Spalvos
10 bitų (mūsų ekranas)
1.07B
Spalvos
Spalvų našumo metrika
sRGB aprėptis
Spalvų erdvė99.2%
Beveik{0}}visiška standartinės žiniatinklio spalvų erdvės aprėptis, užtikrinanti tikslų skaitmeninio turinio spalvų atvaizdavimą.
Adobe RGB aprėptis
Profesionali gama87.5%
Puikiai aprėpia išplėstą profesionalią spalvų erdvę, naudojamą fotografijoje ir dizaine.
Spalvos tikslumas
Mažiau arba lygus 2,0
Delta E
Profesionalus spalvų tikslumo standartas
Atitinka profesionalius spalvų tikslumo standartus, todėl spalvos atrodo taip, kaip numatė turinio kūrėjai.
Spalvų vienodumas
Mažiau arba lygus 5 %
Variacija
Per visą skydelį
Minimalus spalvų skirtumas visame ekrano paviršiuje, kad būtų galima nuosekliai žiūrėti bet kokiu kampu.
Reagavimo laiko optimizavimas
Didelės spartos{0}}skystųjų kristalų technologija užtikrina sklandų judesį ir minimalų dinamiško turinio susiliejimą.

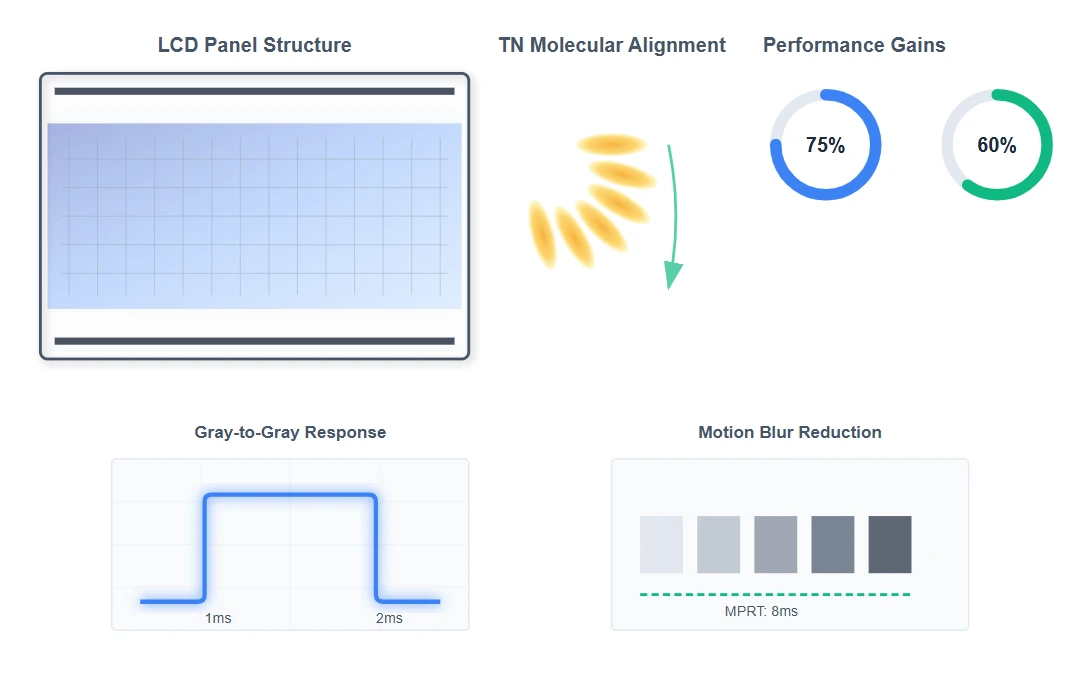

Didelės spartos{0}}skystųjų kristalų technologija
Šiame skaidriame ekrane pasiekiamas 1 ms nuo pilkos-to{2}}pilkos spalvos atsako laikas atsiranda dėl patentuotos skystųjų kristalų formulės ir pažangaus ląstelių tarpo optimizavimo.
Reagavimo laiko specifikacijos
Pilka-į-pilka atsako laikas 1 ms
Įgalina greitus pikselių perėjimus tarp pilkų atspalvių ir sumažina judesių artefaktus greitai judančiame{0}}turinyje.
Filmo atsako laikas (MPRT) 8 ms
Matuoja judesio susiliejimą naudojant sinchronizuoto foninio apšvietimo nuskaitymo metodus.
Technologijų pranašumai
Susuktos nematinės (TN) charakteristikos, pagerintos polimero stabilizavimu
60% mažesnis molekulinio perjungimo laikas, palyginti su standartinėmis VA plokštėmis
75 % sumažintas judesio artefaktas dėl pažangaus MPRT diegimo
Idealus našumas dinamiškam turinio pateikimui komercinėje aplinkoje
Energijos valdymas ir efektyvumas
Pažangios energijos optimizavimo strategijos užtikrina aukštą našumą išlaikant efektyvų energijos suvartojimą.
Energijos suvartojimas
Mažesnė arba lygi 180 W
Vardinis suvartojimas esant visu ryškumui
Įvesties įtampa
100-220V
AC pasaulinis suderinamumas
Galios koeficientas
>0.95
Aktyvus PFC efektyvumas
Energijos optimizavimo strategijos
Dinaminis foninio apšvietimo valdymas
Reguliuoja foninio apšvietimo intensyvumą pagal turinio ryškumą ir sumažina energijos sąnaudas tamsesnėms scenoms.
Prisitaikantis ryškumas
Automatiškai prisitaiko prie aplinkos apšvietimo sąlygų, optimizuodamas matomumą ir taupydamas energiją.
Turinio analizė
Sumanus galios keitimas, pagrįstas turinio sudėtingumu ir judėjimo charakteristikomis.
Pasaulinis suderinamumas
Platus įtampos diapazonas pašalina papildomos galios kondicionavimo įrangos poreikį.

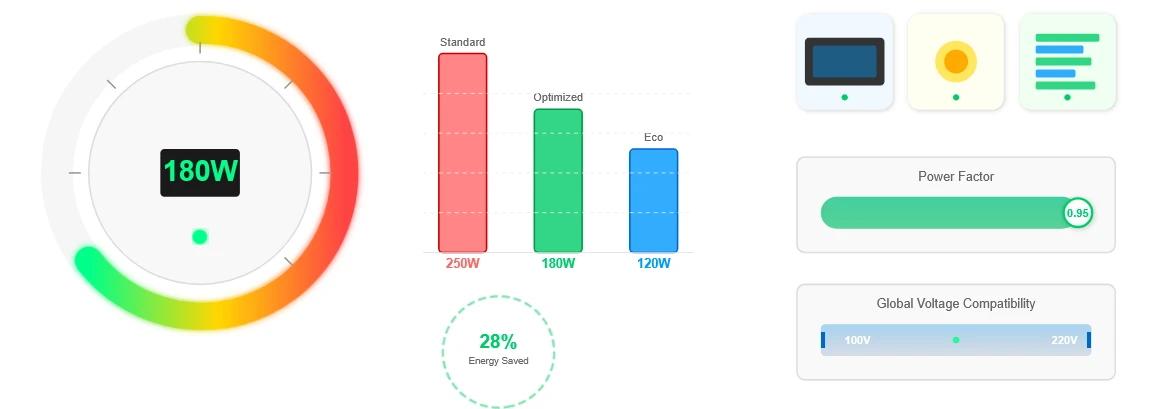

Energijos suvartojimo palyginimas
Programos ir integravimo galimybės
27 colių x 10 colių permatomas jutiklinis ekranas puikiai tinka programose, kurioms vienu metu reikia ekrano funkcijų ir fono matomumo.
Mažmeninės prekybos vitrinos
Patobulinkite produktų rodymą interaktyviu skaitmeniniu turiniu, išlaikant faktinių produktų matomumą.
Muziejaus eksponatai
Pateikite interaktyvią informacijos perdangą, išsaugodami artefaktų ir eksponatų matomumą.
Automobilių ekranai
Interaktyviomis perdangomis demonstruokite transporto priemonės ypatybes, išlaikant pačios transporto priemonės matomumą.
Architektūrinis
Integruokite į pastato elementus, kad būtų rodoma informacija ir išlaikomas vizualinis skaidrumas.
Integravimo specifikacijos
Montavimo parinktys
Universalūs montavimo sprendimai, tinkantys įvairiems montavimo scenarijams:
Su VESA{0}}suderinami tvirtinimo taškai
Galimi individualūs tvirtinimo laikikliai
Sienų, lubų ir laisvai pastatomos galimybės
Orientacijos lankstumas
Ekranas gali būti montuojamas keliomis kryptimis:
Horizontali (kraštovaizdžio) orientacija
Vertikali (portretinė) orientacija
Galimi pasirinktiniai pasukimo nustatymai
Touch technologija
Pažangios lietimo galimybės interaktyvioms programoms:
Numatoma talpinė jutiklinė technologija
10-taškų kelių prisilietimų palaikymas
Sub{0}}milimetro prisilietimo tikslumas
Vandeniui ir dulkėms atsparus dizainas
Ryšys ir valdymas
Išsamios sąsajos parinktys:
HDMI, DisplayPort, USB{0}}C su maitinimo tiekimu
RS-232 ir TCP/IP tinklo valdymas
API, skirta integracijai su valdymo sistemomis

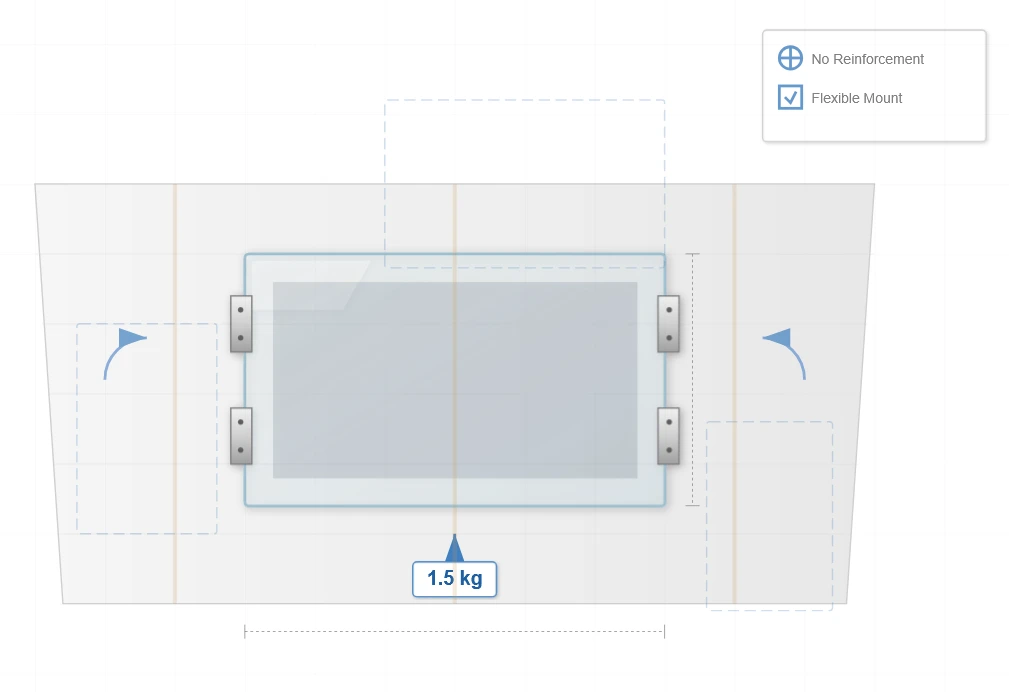

Montavimo lankstumas
Dėl 1,5 kg plokštės svorio galima montuoti ant sienos be tvirtinimo reikalavimų daugelyje komercinių statybų aplinkų. Šis skaidrus ekranas, derinamas su įvairiomis tvirtinimo galimybėmis ir lanksčia orientacija, gali būti sklandžiai integruotas į įvairias architektūrines ir komercines erdves.
