ESL atnaujinimo dažnis ir ekrano našumas

Pagrindinis apribojimas

Elektroninės lentynų etiketės veikia esant fiziniams apribojimams, kurių jokia rinkodara negali užgožti:elektroforezės dalelės juda per klampų skystį, o klampus skystis priešinasi judėjimui. Joks programinės įrangos naujinimas to nepataisys.

ESL{0}}atnaujinimo dažnisNuo 300 ms iki 2000 msviso ekrano atnaujinimas{0}}atsiranda tiesiai iš laiko, kurio reikia įkrautoms titano dioksidui ir suodžių dalelėms migruoti per angliavandenilio tirpiklį veikiant elektriniam laukui. Dalelės susiduria su tempimo jėgomis (Stoksas tempia, jei norite techninio termino, už jį esanti matematika yra mažiau svarbi nei praktinis efektas: tirštame skystyje dalelės sulėtėja). Jie elektrostatiškai sąveikauja su kaimyninėmis dalelėmis. Jie prilimpa prie kapsulės sienelių po ilgo poilsio.

Kiekviena atnaujinimo laiko milisekundė atspindi tikrus molekulinio{0}}masto įvykius, vienu metu vykstančius milijonuose mikrokapsulių. Tie, kurie ateina iš LCD arba OLED fono, turėtų visiškai atsisakyti šio mentalinio modelio. Tai nėra ekranai, kurie „nuskaito“ pikselius elektronais. Tai elektrocheminės sistemos, kurios fiziškai perkelia medžiagą.

Vairavimo bangų formos: kur inžinerija susitinka su elektrochemija

Thevairavimo bangos formayra vieta, kur optimizavimo pastangos sutelktos intensyviausiai. Tai įtampos-laiko seka, kuri vienu metu turi pasiekti keturis tikslus: ištrinti ankstesnį vaizdą, suaktyvinti vangias daleles, sukurti atskaitos pilkumo toną ir parašyti naują vaizdą-, tuo pačiu sumažinant energijos sąnaudas, dubliuojančius artefaktus ir bendrą atnaujinimo trukmę.

Ištrynimasateina pirmas. Ekranas nukreipia visus pikselius į vienodą optinę būseną, paprastai baltą. Kam vargti? Kadangi EPD dalelės veikia nuo kelio{2}}priklauso. Pikselis, pereinantis iš juodo į pilką, eina kitokia trajektorija nei tas, kuris pereina iš balto į pilką. Tai tapo akivaizdu per ankstyvą diegimą, kai klientai skundėsi dėl nenuoseklaus pilkos spalvos atvaizdavimo. Ištrynimas priverčia visus pikselius į bendrą pradžios tašką, pašalinant priklausomybę nuo pradinių sąlygų.

Aktyvinimasseka-aukšto-dažnio kintamąją įtampą (±15 V, esant 50-100 Hz), kuri svyruoja tarp optinių kraštutinumų. Šis procesas supurto laisvas daleles, kurios tapo patogios. Dalelės, kurios liko nejudančios, padidina paviršiaus sukibimą su kapsulės sienelėmis ir kaimyninėmis dalelėmis. Bandymas atskleidžia optimalią aktyvavimo trukmę, analizuodamas ryškumo -pagal-laiką kreivės posūkio tašką – tikslų momentą, kai dalelių judrumas pasiekia maksimalų reagavimą. Eikite trumpiau, o vangios dalelės pasilieka. Eikite ilgiau ir energija bus švaistoma.

Tada ateinaatskaitos pilkų tonų nustatymas. Ekranas sukuria vienodą baltos spalvos atskaitos būseną, nes EPD pilkų atspalvių tikslumas labai priklauso nuo žinomos optinės bazinės linijos. Pažymėtina, kad po šios fazės įterpus trumpą nulinės -įtampos intervalą, pagerėja tolesnės pilkos spalvos tonų nuoseklumas. Dalelėms reikia šiek tiek laiko stabilizuotis, kol bus paprašyta pataikyti į tikslią tarpinę padėtį.

Galiausiai,vaizdo rašymas. Konkrečios pikselių{1} įtampos ir trukmės nukreipia daleles į tikslines vietas. 16{4}}lygio pilkumo tonas reikalauja tiksliai kontroliuoti dalelių vertikalų pasiskirstymą kiekvienoje mikrokapsulėje – dalelės viršutiniame paviršiuje sukuria baltą spalvą, apačioje – juodą, o tarpinėse padėtyse – pilkos spalvos.

Stūmimas link 300 ms

Kaip greitai ESL sistemos gali veikti? Agresyvus bangos formos optimizavimas parodėSumažinimas 180 msaktyvavimo fazėje trukmė irSumažinimas 120 msatskaitos pilkos spalvos fazėje. Šie pranašumai gaunami iš kelių metodų, patobulintų per kelis diegimo ciklus.

Posūkio taško analizėleidžia stebėti optinį atsaką realiuoju laiku-, o ne naudoti fiksuotus aktyvinimo laikus.Poliškumo perjungimo sumažinimassvarbu, nes keičiant įtampos poliškumą susidaro srovės šuoliai ir eikvojama energija{0}}sekvenavimo operacijos, siekiant sumažinti šiuos perėjimus. Irstrateginis 0V intervalų įterpimasišnaudoja dalelių impulsą, leidžiantį tęsti migraciją be energijos sąnaudų.

Atrodo, kad dabartinės{0}}kartos EPD medžiagų teorinis minimumas yra apytikslis200 mskad vaizdo kokybė būtų priimtina. Kai kurios plokštės kontroliuojamomis sąlygomis buvo padidintos iki 180 ms, tačiau pastebimas kokybės pablogėjimas. Norint įveikti šią kliūtį, reikės medžiagų naujovių, o ne bangos formos sumanumo.

Atnaujinimo režimai: greitis{0}}kokybė-Vaiduoklių trilemma

Kiekvienas ESL atnaujinimas apima neišvengiamą trijų{0}}krypčių kompromisą. Jokia inžinerija negali to išvengti; galima tik pasirinkti, kokius kompromisus priimti. Diegimo patirtis bakalėjos, elektronikos ir vaistinių mažmeninės prekybos aplinkose padarė tvirtas išvadas, kada naudoti kiekvieną režimą.

Visuotinis atnaujinimas (GC16 režimas)

Tai yra visiškas nustatymas iš naujo-750-2000 msjuodai-baltai-juodai mirksi, priverčianti kiekvieną dalelę pereiti per visus migracijos ciklus. Tai atrodo dramatiškai, klientai kartais klausia, ar etiketės neveikia, tačiau tai vienintelis režimas, visiškai pašalinantis susikaupusias padėties klaidas.

Visuotinis atnaujinimas būtinas po ilgų dalinio atnaujinimo sekų, kai rodomi labai{0}}tikslūs vaizdai arba kai dubliavimas tampa vizualiai nepriimtinas. Vienas bakalėjos tinklas iš pradžių priešinosi „bjauriam mirksėjimui“ ir bandė paleisti tik dalinius atnaujinimus. Po trijų savaičių jų reklaminės etiketės buvo beveik neįskaitomos. Dabar jie vykdo visuotinį atnaujinimą kiekvieną vakarą uždarytomis valandomis.

Dalinis atnaujinimas

Dalinis atnaujinimas atnaujina tik tuos pikselius, kurie skiriasi tarp kadrų, užbaigiant250-500 ms. Laiko sutaupymas yra reikšmingas-matavimas70% galios sumažinimasdėl įprastų kainų atnaujinimų,{0}}tačiau yra kompromisas.

Nepakitę pikseliai negauna varomosios įtampos. Jų dalelės palaipsniui nusėda į vis stabilesnes konfigūracijas. Stabilus skamba gerai, kol supranti, kad stabilus reiškia ir nejudantį. Po 5–10 dalinio atnaujinimo ciklų tampa matomi dubliuoti artefaktai. Ši riba skiriasi priklausomai nuo gamintojo; kai kurios plokštės toleruoja 15 ciklų, kitos rodo problemas po 6. Vienintelis patikimas būdas yra disciplinuotas periodiškas visuotinis atnaujinimas.

Greitas atnaujinimas (DU režimas)

Tiesioginio atnaujinimo režimasvisiškai aukoja pilkų atspalvių galimybes. Kiekvienas pikselis yra dvejetainis-juodas arba baltas, nieko tarp jų. Tai įgalina120-250msatnaujinama vienu blyksniu, bet teksto kraštai atrodo kaip slapyvardžiai, o vaizdai nekyla.

Kainos{0}}tik ESL programose, kuriose rodomi skaitiniai simboliai, DU režimas dažnai yra geriausias pasirinkimas. Šalia -su-bandytas buitinės elektronikos parduotuvė atskleidė, kad klientai negalėjo atskirti DU-perduotų kainų nuo GC16 pateiktų kainų normaliu žiūrėjimo atstumu. Energijos taupymas buvo reikšmingas.

A2 animacijos režimas

At80-120ms, A2 režimas artėja prie vaizdo-atnaujinimo dažnio. Jis buvo naudojamas gaminių demonstracinėms versijoms ir interaktyvioms kiosko programoms.

Tačiau kompromisai yra rimti. Paveikslėliai kaupiasi greitai. Kontrastas mažėja. Smulkios detalės išnyksta po kelių ciklų. Vienas klientas pageidavo animuoto reklaminio turinio ant lentynų etikečių,{4}}kas techniškai įmanoma naudojant A2 formatą, tačiau po 30 sekundžių pablogėjusi vaizdo kokybė tapo nepraktiška. Šis režimas skirtas rašiklio įvesties ir trumpų demonstracijų metu, o ne gamybiniam ESL diegimui.

Tinkamo režimo pasirinkimas

Kaip išsirinkti? Sąžiningai, turinio tipas dažniausiai nusprendžia už jus. Fotografiniams vaizdams reikia GC16; kainų skaitmenyse galima naudoti DU. Atnaujinimo dažnis keičia pusiausvyrą-retai atnaujinama kokybė, o dažni atnaujinimai skatina greitį. Ir nepaisant pirminio režimo, visuotinis atnaujinimas turi įvykti nustatytais intervalais. Nepabėgsi nuo vaizdų kaupimosi problemos.

Ekrano našumo parametrai

Kontrasto santykis

EPD kontrasto santykis paprastai svyruoja nuo8:1 iki 15:1, su aukščiausios kokybės plokštėmis, siekiančiomis20:1. Lyginimas su LCD specifikacijomis (1000:1+) yra klaidinantis.

EPD kontrastas matuojamas esant aplinkos apšvietimui,{0}}tiesioginėmis sąlygomis, kai klientai skaito lentynų etiketes. Skystųjų kristalų ekrano kontrastas susilpnėja esant stipriam aplinkos apšvietimui; Pagerėja EPD kontrastas. ESL skaitomumo matavimai parduotuvėse su 800+ liuksų viršutiniu apšvietimu rodo, kad netoliese esantys LCD ekranai visiškai išplauti.

Brūkšninių kodų skaitytuvų reikia kažkur šalia6:1 kontrastaskad skaitytume patikimai{0}}išbandėme tai keliuose skaitytuvų modeliuose. Kiekvienas mūsų išmatuotas komercinis ESL lengvai pašalina šią juostą, o tai reiškia, kad lazeriniai skaitytuvai gali be problemų nuskaityti brūkšninius kodus tiesiai iš elektroninio ekrano.

Skiriamoji geba ir pikselių tankis

ESL pikselių tankis (100-150 DPI) atspindi apgalvotą inžinerinį pasirinkimą, o ne technologinį apribojimą. Didesnė raiška reikalauja daugiau pikselių, kurių kiekvieną reikia vairuoti atskirai,{1}}pailgėja atnaujinimo laikas, suvartojama energija ir komponentų kaina.

Kai kurie klientai paprašė 200+ DPI ekrano. Paklausus apie žiūrėjimo atstumą, atsakymas visada buvo didesnis nei 50 cm. Tokiu atstumu 100 DPI užtikrina tinkamą teksto įskaitomumą. Per-nurodant skiriamąją gebą eikvojami ištekliai be matomos naudos.

Spalvų galimybė

Standartinė juoda{0}}ir-balta ESLišlieka darbo arkliukas: greičiausias atnaujinimas (300ms), mažiausia galia, didžiausias patikimumas. Jis efektyviai tvarko 90 % kainų rodymo programų.

Keturios-spalvų sistemosnaudojant E Ink Spectra 3100 technologiją, vienu metu galima rodyti juodą/baltą/raudoną/geltoną ekraną. Naudinga konkrečioms prekės ženklo -akcentinėms spalvoms, tačiau atnaujinimo laikas ilgėja.

Visos{0}}spalvos plokštėsnaudojant ACeP Gallery technologiją galima sukurti fotografinius vaizdus. Žalsvai mėlyna-rausvai-geltona-balta dalelių sistema yra tikrai įspūdinga-, dažnai manoma, kad šiose plokštėse rodomos gaminio nuotraukos yra išspausdintos. Bet1500 ms+ atnaujinimo laikasir žymiai didesnės išlaidos apriboja taikymą aukščiausios kokybės naudojimo atvejais, kai vizualinis poveikis pateisina išlaidas.

Kalbant apie spalvą, visada kyla klausimas, ar papildomos informacijos vertė pateisina atnaujinimo laiką, galią ir vieneto kainą. Devynis kartus iš dešimties monochromas atlieka savo darbą.

Ghosting: The Persistent Artefact

Paveikslėliai nėra defektas, kurį reikia pašalinti. Tai būdinga elektroforezės technologijai, kurią reikia valdyti.Kiekvienas, žadantis nepaprastą{0}} EPD veikimą, klaidingai pristato technologiją arba parduoda skydelius, kurie atnaujinami pakankamai lėtai, kad paslėptų problemą.

Iš kur atsiranda vaiduoklis

Prisideda trys mechanizmai.Nebaigta dalelių migracija-dalelės nepasiekia numatytos padėties dėl nepakankamos vairavimo trukmės arba įtampos.Likutinio krūvio paskirstymas-netolygus krūvio kaupimasis ant kapsulės sienelių, turintis įtakos tolesniam dalelių judėjimui. Irdalelių adhezijos histerezė-dalelės, kurios liko nejudančios, padidina paviršiaus sukibimą.

Daug laiko buvo praleista apibūdinant skirtingų plokščių gamintojų šešėlių elgesį. Variacijos yra reikšmingos; kai kurios plokštės po 5 dalinių atnaujinimų matomai atvaizduojamos, o kitos toleruoja 12–15.

Aplinkos veiksniai dar labiau pablogina

Temperatūralabai svarbu. Tirpiklio klampumas didėja esant žemai temperatūrai, trukdydamas dalelėms judėti ir sustiprinti dubliavimą. Žemiau 10 laipsnių , atnaujinimo laiką reikia pratęsti arba turi būti priimti matomi artefaktai. Žemiau nei 0 laipsnių standartinės plokštės tampa problemiškos-buvo pastebėta, kad šaldytuvuose, naudojant skydelius, kurie nėra skirti naudoti šaltai, rodomi visiškai neįskaitomi ekranai.

Akumuliatoriaus įtampataip pat turi įtakos vaiduokliškumui. Išsikrovę akumuliatoriai sumažina vairavimo įtampą, todėl dalelės migruoja nepilnai. Viena vaistinės klientė susidūrė su paslaptingomis vaizdavimo problemomis, kurios, kaip paaiškėjo, sugedo baterijos etiketėse. ESL sistemose turėtų būti įdiegtas išsikrovusio akumuliatoriaus{3}}aptikimas su prevenciniais priežiūros įspėjimais.

Atnaujinti istorijąsujungia viską. Taškas, nuolat rodantis tą patį turinį, sukuria vis patvaresnes dalelių konfigūracijas. Statinis turinys vaizduojamas greičiau nei dinaminis -prieš tai, kol nesuvokiamas sukibimo mechanizmas.

„Ghosting“ valdymas praktiškai

Periodinis visuotinis atnaujinimasišlieka pagrindine švelninimo priemone. Įprasta rekomendacija yra privalomas viso{1}}ekrano atnaujinimas kas 5–10 dalinių atnaujinimų, nors optimalus intervalas skiriasi priklausomai nuo skydelio ir veikimo sąlygų.

Temperatūra{0}}kompensuojamos paieškos lentelėspadėti kintančioje aplinkoje. Vairavimo parametrai, saugomi LUT, indeksuojami pagal temperatūrą, automatiškai pailgina bangos formos trukmę esant žemai temperatūrai. Išmatavimai rodo40 % šešėlių sumažinimasnaudojant gerai{0}}suderintą temperatūros kompensavimą, palyginti su fiksuotais parametrais.

Istorinis kadro kompensavimasyra sudėtingesnis{0}}dabartinių važiavimo bangų formų koregavimas pagal pikselių{1}}lygio atnaujinimo istoriją, siekiant kompensuoti sukauptą padėties paklaidą. Ne visi ESL valdikliai tai palaiko, tačiau tai daro išmatuojamą skirtumą skyduose, kurie buvo naudojami kelis mėnesius.

Turinio dizainastaip pat svarbu. Baltas fonas su juodu tekstu sukuria mažiau matomus šešėlius nei atvirkštinės spalvų schemos. ESL šablonai turėtų būti sukurti atsižvelgiant į dubliavimo ypatybes-venkite didelių vientisų juodų sričių, kuriose akivaizdžiai bus šešėliai, pirmenybę teikite baltam fonui.

Sistemos-lygio atnaujinimo našumas

Atskiras ESL atnaujinimo laikas yra tik vienas sistemos atnaujinimo delsos komponentas. Diegiant su tūkstančiais etikečių tinklo architektūra dominuoja per visą atnaujinimo laiką. Kai kurie klientai mėgsta daugiau nei 50 ms skydelio atnaujinimo patobulinimus, nepaisydami tinklo kliūčių, dėl kurių atnaujinimo ciklas prailgėja 30 sekundžių.

Ryšio protokolai

Patentuotos sub-1 GHz RF sistemospasiūlyti didžiausią aprėpties plotą ir įsiskverbti į pastatą. Vartai-į-ženklą ryšio diapazonas viršija 25 metrus, o tai svarbu didelėje-mažmeninės prekybos aplinkoje. Pralaidumo apribojimai riboja vienalaikio naujinimo pajėgumą, tačiau įprastuose mažmeninės prekybos atnaujinimų modeliuose tai retai tampa kliūtimi.

Bluetooth Low Energy su PAwR(Periodinė reklama su atsakymais, įtraukta į BLE 5.4) įgalina standartizuotą dvikryptį ryšį su didžiuliu įrenginių skaičiumi. Teoriškai gali kreiptis vienas prieigos taškas32 640 etikečių-128 grupės ir 255 etiketės grupėje. Periodinis reklamos intervalas lemia sistemos delsą; trumpesni intervalai užtikrina greitesnį atsaką už didesnes energijos sąnaudas. BLE sistemos buvo diegiamos kas 1 sekundės intervalais laiko jautrioms programoms ir 10 sekundžių intervalais įprastiniams kainų atnaujinimams.

Tinklo topologijaseka žvaigždžių modelį su centralizuotais vartais. Kiekvienas vartai apima apibrėžtą zoną; persidengianti aprėptis užtikrina perteklių. Didelės mažmeninės prekybos diegimas reikalauja kruopštaus RF kanalo planavimo-vieno diegimo, kai du gretimų kanalų šliuzai sukūrė trukdžių modelius, dėl kurių buvo prarasta 15 % paketų.

Realus-pasaulio pralaidumas

Gamybos sistemose,3000 etikečių atnaujinimų per 5 minutesnuosekliai pasiekiama per vienus vartus. Pabaigos-iki-baigimo delsa iš serverio komandos, kad būtų rodomi užbaigti paleidimai3-10 sekundžiųpriklausomai nuo tinklo apkrovos ir pakartotinio bandymo reikalavimų.

Svarbi įžvalga iš diegimo patirties: įprastų mažmeninės prekybos naujinimų scenarijuose, kai kainų pokyčiai perkeliami į tūkstančius etikečių, sistemos{0} lygio tinklo našumas apriboja bendrą atnaujinimo laiką, o ne atskiros etiketės atnaujinimo greitį. Atskirų atnaujinimo dažnių, mažesnių nei 500 ms, optimizavimas sumažina grąžą, kai tinklo plitimui reikia sekundžių.

Energijos suvartojimas ir baterijos veikimo laikas

EPD energijos suvartojama beveik išimtinai per atnaujinimo įvykius. Budėjimo režimo srovė yra nereikšminga,{1}}išmatuota mikroamperų. Šis profilis įgalinakelių{0}} metų baterijos veikimo laikasiš monetų langelių, o tai išlieka vienu stipriausių argumentų dėl EPD{0}}pagrįsto ESL.

Kas sunaudoja jėgą

Pikselių skaičiusturi tiesinį ryšį-didesni ekranai sunaudoja proporcingai daugiau.Pilkos spalvos gylissvarbu, nes 16 lygių GC16 reikalauja sudėtingesnių bangų formų nei dvejetainis DU režimas.Atnaujinti režimo pasirinkimąturi didelį poveikį; visuotinis atnaujinimas sunaudoja 2–3 kartus daugiau nei dalinio atnaujinimo galia. Irtemperatūrosturi įtakos energijos suvartojimui, nes šalta aplinka reikalauja ilgesnių bangų formų.

Baterijos veikimo laikas praktikoje

UžCR2450 ličio monetų elementaisu maždaug 600 mAh talpa, stebimas veikimas yra toks:

Šios prognozės daro prielaidą, kad veikia kambario temperatūroje. Šaldymo programose-šaldomose ir užšaldytose sekcijose- akumuliatorius išsikrauna greičiau dėl padidėjusios atnaujinimo galios ir sumažėjusios akumuliatoriaus talpos esant žemai temperatūrai. Etiketė, skirta 5 metams kambario temperatūroje, gali išsilaikyti 2 metus šaldytuve.

Kiekvienas atnaujinimas sunaudoja ribotą baterijos talpą. Vienas klientas norėjo, kad būtų nuolat vykdomos animacinės kainų akcijos,{1}}baterijai truko tris savaites. Prieš pasirinkdami aparatinę įrangą, sistemos architektai turi apibrėžti atnaujinimo dažnio reikalavimus. Etiketei, kurią reikia atnaujinti kas valandą, reikia kitokios baterijos architektūros nei kasdien atnaujinamos.

Temperatūros poveikis našumui

Temperatūra įtakoja ESL veikimą per kelis mechanizmus, todėl ji yravienintelis svarbiausias aplinkos kintamasis. Tai buvo ne kartą įrodyta naudojant klimato kontroliuojamose{1} prekybos grindyse, šaldymo dėžėse, šaldytų maisto produktų skyriuose ir lauke.

Tirpiklio klampumas

Tai apima tam tikrą chemiją, bet trumpoji versija: EPD tirpiklis tampa tirštesnis, kai šalta. Santykiai maždaug seka anArrhenijaus kreivė-Per daug nesigilinant į termodinamiką, svarbu, kad poveikis būtų eksponentinis, o ne tiesinis.

At25 laipsnių(referencinė sąlyga), dalelės turi nominalų mobilumą. At0 laipsnių, klampumas padvigubėja, dalelių greitis sumažėja perpus. At-20 laipsnių, klampumas padidėja maždaug 4 kartus, todėl reikia proporcingai ilgesnės bangos formos trukmės. Matematika tai gana gerai nuspėja, nors realūs-pasaulio rezultatai kartais skiriasi priklausomai nuo konkrečios kiekvieno gamintojo naudojamos tirpiklio formulės.

Vieno gamintojo „plačios temperatūros“ teiginių patikrinimas, paleidžiant plokštes -15 laipsnių temperatūroje, atskleidė, kad atnaujinimo laikas pailgėjo nuo 400 ms iki 1100 ms. Plokštės veikė, tačiau specifikacijos reiškė daug geresnį veikimą šaltyje.

Veikimo diapazono klasifikacijos

Standartinės plokštėspadengti nuo 0 iki 40 laipsnių pagal pradinį veikimą.Išplėstinio diapazono plokštėsrankena nuo -10 laipsnių iki 50 laipsnių su vidutiniu bangos formos kompensavimu.Plačios temperatūros plokštės-būtina šaldiklio dėklai-veikia nuo -25 laipsnių iki 60 laipsnių, naudojant specialias priekinės plokštumos laminato medžiagas, integruotą temperatūros jutiklį ir prisitaikantį bangos formos pasirinkimą. Tiesašaldytuvo{0}}klasės skydaiyra optimizuoti nuo -30 laipsnių iki 10 laipsnių, tačiau jiems taikomos aukščiausios kokybės kainos.

Temperatūros kompensavimas

Platus{0}}temperatūros ESL apima-lusto temperatūros jutiklius, kelis atmintyje saugomus bangos formos parametrų rinkinius ir automatinį parametrų pasirinkimą pagal išmatuotą temperatūrą. Pailginta bangos formos trukmė veikiant šaltai ir sumažinta įtampos svyravimai dirbant aukštoje -temperatūroje.

Veikimo bauda už veikimą plačioje{0}}temperatūroje yra ne-banali. Matavimai rodo atnaujinimo laiką esant ekstremalioms temperatūromsdvigubai trigubaikambario{0}}temperatūra. Šaldomoje aplinkoje diegiantys klientai turi į tai atsižvelgti apskaičiuodami atnaujinimo laiką.

Kai skiriasi ESL reikalavimai NAUJA SKYRIUS

Bendroji „mažmeninės prekybos ESL“ specifikacija apima galbūt 60 % realaus{1}}pasaulio diegimų. Likę 40% yra susiję su specializuotais reikalavimais, kurie atsiranda tik nagrinėjant konkrečias vertikalias rinkas. Tai, kas veikia buitinės elektronikos parduotuvėje, įspūdingai žlunga šaldyto maisto sandėlyje. Tolesniuose skyriuose dokumentuojama diegimo patirtis pramonės šakose, kuriose standartinės mokyklos nebaigimo prielaidos sugenda.

Šviežias maistas ir bakalėjos prekės: dinamiška kainodara atitinka greitai gendantį inventorių

Mažmeninė prekyba šviežiais maisto produktais yra pati reikliausia ESL programa dėl paprastos priežasties: produkto vertė nuolat mažėja, kol rodoma. Kepsnys, kuris pirmadienio rytą kainuoja 15 USD už svarą, trečiadienio vakarą gali būti vertas 7 USD už svarą, jei jis nebuvo parduotas. Tradicinės popierinės etiketės negali užfiksuoti šios vertės kreivės. ESL gali-bet diegimo reikalavimai labai skiriasi nuo standartinių bakalėjos kainų.

Dinaminis sumažinimasreikia atnaujinti dažnius, kurie per kelis mėnesius išeikvotų standartines ESL baterijas. Šviežio maisto skyrius, kuriame kasdien atnaujinamos keturios kainos-rytinis atsargos, koregavimas vidurdienį, sumažinimas vakare, naktinis nustatymas iš naujo-sunaudoja akumuliatorių 4 kartus daugiau nei centrinės-parduotuvės etiketė, atnaujinama kartą per savaitę. Akumuliatoriaus cheminė sudėtis keičiama nuo standartinių CR2450 monetų elementų prie didesnės -talpos ličio tionilchlorido elementų arba įkraunamų parinkčių su indukcinėmis įkrovimo stotimis, įmontuotomis lentynose.

Galiojimo datos rodymasprideda informacijos tankumo reikalavimus. Paprastai kainų etiketei reikia gal 50 simbolių. Šviežio maisto etiketėje, kurioje nurodoma kaina, vieneto kaina, pakuotės data, pardavimo-pagal datą ir naudojimo-datą, reikia 150+ simbolių su įskaitomu šrifto dydžiu. Nekilnojamojo turto rodymas atitinkamai didėja – 2,9 colio ir 4,2 colio etiketės tampa standartinėmis, kai centrinei parduotuvei pakanka 2,13 colio.

Vieno bakalėjos tinklo šviežių jūros gėrybių skyrius įdiegė 4,2 colių trijų -spalvų ESL su integruotu NFC, kad klientai galėtų sąveikauti su išmaniuoju telefonu. Raudona akcento spalva paryškina artėjančias pardavimo datas -su automatiniu laipsnišku kainų sumažinimu: 15 % nuolaida likus 48 val., 30 % realiu laiku. Reikalingas 50 % atsargų valdymas{1} 2 val. sistemos jungiamumas{12}}ESL infrastruktūra iš esmės tapo atsargų mažinimo sistemos dalimi, o ne tik kainų mažinimo įrankiu bandomajame skyriuje, sumokėta už visą diegimą per septynis mėnesius.

Šaltoje aplinkojepristatyti anksčiau aptartas temperatūros komplikacijas. Pieno aušintuvai, veikiantys 4 laipsnių temperatūroje, pastebimai sulėtėja. Mėsos atvejai 2 laipsnių temperatūroje yra blogesni. Šaldytų maisto produktų dėžėms -18 laipsnių reikia specializuotų plačios temperatūros plokščių, kurios kainuoja 40–60 % daugiau nei standartiniai vienetai. Vienas šaldytų maisto produktų mažmenininkas iš pradžių savo ledų skyriuje įdiegė standartines plokštes; etiketės per savaitę tapo neįskaitomos, nes dėl netinkamo atnaujinimo darbinėje temperatūroje susikaupė šešėliai.

Temperatūros gradientas šaldymo dėžėse sukuria papildomą sudėtingumą. Oro užuolaidų sistemos sukuria 8-12 laipsnių temperatūros svyravimus tarp priekinio krašto (šilčiau, arti aplinkos oro maišymo) ir galinio (šaltesnis, šalia garintuvo). Pieno dėklo priekyje esančios etiketės gali veikti 8 laipsniais, o gale esančios etiketės 2 laipsnių kampu -pakankamai skirtingos, kad būtų reikalingas skirtingas bangos formos laikas. Sudėtingi diegimai įgyvendina temperatūros jutimą pagal etiketę su individualiais atnaujinimo parametrais.

Greitai gendančių atsargų stebėjimasintegracija reiškia kitą evoliuciją. Kai ESL sistemos dvikrypčiai jungiasi su atsargų valdymu, etiketė tampa jutikliu ir ekranu. Atsargų-aptikimas-, nustatantis, kada lentynos pozicija tuščia, atsižvelgiant į pardavimo veiklos trūkumą-, įgalina automatinius įspėjimus apie papildymą. Vienas produkcijos skyrius sumažino-iš-išsikrovusių atsargų incidentus 34 %, naudodamas ESL-integruotą atsargų stebėjimą, kuris piko laikotarpiais pažymėtas pozicijas, kuriose nebuvo pardavimų daugiau nei 4 valandas.

Sandėlių ir pramonės logistika: mastai keičia viską

Pramoninių sandėlių ESL diegimas veikia esant apribojimams, su kuriais retai susiduria mažmeninės prekybos sistemų architektai. Maisto prekių parduotuvėje gali būti 15 000 SKU 40 000 kvadratinių pėdų plote. Tą bakalėjos tinklą aptarnaujančiame platinimo centre yra 50,000+ SKU 500 000 kvadratinių pėdų, o lubų aukštis – 40 pėdų. RF sklidimo modeliai, veikiantys mažmeninės prekybos aplinkoje su 12- lubomis, visiškai sugenda sandėlyje su plieniniais stelažais, besitęsiančiais iki 35 pėdų.

Dėžės vietos identifikavimasreikalauja kitokių rodymo prioritetų nei mažmeninės kainos žymos. Dominuojanti informacija yra ne kaina,{1}}o vietos kodas, SKU ir kiekis. Sandėlio ESL šablonuose vietos identifikatoriai paprastai pateikiami 48 -taškų ar didesniais šriftais, kuriuos galima nuskaityti iš 3+ metrų, todėl šakinių krautuvų operatoriai ir rinktinės{7}}pakuotieji darbuotojai gali identifikuoti vietas nesiartindami prie šiukšliadėžės. Kontrasto santykio reikalavimai sugriežtinami, nes žiūrima esant kintamam pramoniniam apšvietimui-kai kurie koridoriai, esant tiesioginiams aukštiems šviestuvams, esant 1500+ liuksams, kiti – šešėlyje, esant 200 liuksų.

Pasirinkti-į-lengvą integracijąišplečia ESL ne tik pasyvų ekraną, bet ir aktyvios darbo eigos nurodymus. LED indikatoriai, integruoti su e-popieriniais ekranais, mirksi ir nukreipia darbuotojus pasirinkti vietą. EPD rodo, ką pasirinkti; LED rodo, kur pasirinkti. Kombinuotos sistemos sumažina pasirinkimo klaidų dažnį nuo įprastų 0,5{7}}1 % iki 0,1 % ar daugiau. Energijos biudžeto poslinkis-LED indikatorius rinkimo operacijų metu sunaudoja daugiau energijos nei e-popieriaus atnaujinimo ciklas. Akumuliatoriaus architektūra atitinkamai prisitaiko, dažnai pereinant prie AA ličio elementų arba laidinio maitinimo didelio aktyvumo vietose.

Aukštos{0}}pakopos stelažo aplinkaRF ryšio sistemos. Metaliniai stelažai sukuria daugiakrypčius trukdžius. Aukšti praėjimai sukuria šešėlines zonas. Vieni vartai, apimantys 25 metrus mažmeninėje prekyboje, gali apimti tik 8-10 metrų tankioje sandėlio aplinkoje. Šliuzo tankis padidėja 3–4 kartus, palyginti su mažmeninės prekybos įrenginiais, kad būtų užtikrinta lygiavertė aprėptis. Kai kuriuose sandėliuose naudojami hibridiniai tinklai, kurių dažnis mažesnis nei 1 GHz, kad būtų galima prasiskverbti į tankias stelažų zonas, o „Wi-Fi“ – atviroms sustojimo vietoms, su tarpine programine įranga, suvienijančia ryšio sluoksnį.

Prie šakinio krautuvo{0}}montuojami mobilieji ekranaiatstovauja besiformuojančiam sandėlio ESL variantui. Užuot pritvirtinę lentynų etiketes, ekranai montuojami ant šakinių krautuvų stiebų ir gauna{1}}rinkimo instrukcijas realiu laiku, operatoriams naršant sandėlyje. Šie įrenginiai nuolat atnaujina-vietą, kiekį, kitą paskirties vietą-, todėl reikalinga maitinimo architektūra, kuri visiškai skiriasi nuo statinių lentynų etikečių. Laidinis maitinimas iš šakinio krautuvo elektros sistemos yra standartinis; akumuliatoriaus veikimas nėra tinkamas nuolatinio{6}}naujinimo programoms.

Atsargų skaičiavimo automatizavimasišnaudoja dvikryptį ESL ryšį. RFID integravimas įgalina automatinį ciklo skaičiavimą{1}}produktus, pažymėtus RFID leidimu, šalia ESL įrenginių, turinčių RFID skaitytuvus, o atsargų skaičius atnaujinamas be rankinio nuskaitymo. Įdiegus paskirstymo centrą, fizinių atsargų skaičiavimas sumažėjo 60 %, naudojant ESL-integruotą RFID ciklo skaičiavimą, kuris išlaikė nuolatinį atsargų tikslumą virš 99 %.

Atšiaurūs aplinkos įvertinimaipramonės kontekste. IP54 atsparumas dulkėms ir purslams yra pagrindinis sandėlio ESL standartas; IP65 tampa būtinas aplinkoje, kurioje atliekamos valymo procedūros. Cheminis atsparumas yra svarbus patalpose, kuriose tvarkomi tirpikliai ar valymo priemonės. Viename automobilių dalių sandėlyje reikalingos etiketės, atsparios stabdžių skysčiui ir transmisijos skysčiui,{5}}standartinis ESL korpusas sugadintas per kelis mėnesius. Specializuoti korpusai su chemikalams -atspariais polikarbonato korpusais padidino vieneto kainą 35 %, bet pasirodė esąs būtini ilgalaikiam naudojimui.

Sveikatos priežiūra ir farmacija: dėl tikslumo negalima{0}}derėtis

Vaistinės ESL diegimas susiduria su reguliavimo reikalavimais, kurių nėra įprastoje mažmeninėje prekyboje. Kainodaros klaida bakalėjos parduotuvėje reiškia klientų skundus ir galimą teisinį poveikį pagal kainų tikslumo įstatymus. Vaistų ženklinimo klaida vaistinėje gali reikšti paciento žalą arba mirtį. Rizikos profilis iš esmės keičia sistemos projektavimo prioritetus.

Vaistų identifikavimo ekranasreikalauja informacijos tankumo, viršijančio įprastą mažmeninį ESL. Vaistinės lentynos etiketėje turi būti nurodyta: vaisto pavadinimas (prekės ženklas ir generinis), stiprumas, dozavimo forma, NDC numeris, kaina, vieneto kaina, gamintojas ir dažnai laikymo reikalavimai. Norint tai pritvirtinti 2,13 colio etiketėje, reikia kruopštaus spausdinimo-arba dažniau naudoti 2,9 colio ar didesnius ekranus. Kai kurios vaistinės naudoja 4,2 colio etiketes su QR kodais, nukreipiančiais į išsamią recepto informaciją.

Brūkšninio kodo tikslumo patikrinimastampa kritiška. Vaistinės darbuotojai kelis kartus nuskaito vaistus išdavimo{1}}priėmimo, lentynų, traukimo, tikrinimo, išdavimo metu. Rodomas ESL-brūkšninis kodas turi tinkamai nuskaityti kiekviename žingsnyje. Tai griežtina kontrasto santykio reikalavimus, viršijančius mažmeninės prekybos minimumus. Išbandžius vaistinės skenavimo įrangą paaiškėjo, kad senesniems vaistininko patvirtinimo skaitytuvams-kai kurie vis dar naudoja CCD technologiją, o ne šiuolaikinius lazerinius ar vaizdo skenerius-reikalauja 10:1 ar geresnio kontrasto, kad būtų galima patikimai nuskaityti. Pasirenkant skydelį reikia atsižvelgti į{11}}blogiausią nuskaitymo įrangą įdiegtoje bazėje.

Kontroliuojamų medžiagų sritysįvesti fizinio saugumo reikalavimus. II-V sąrašo vaistams reikalinga saugi saugykla su prieigos registravimu. ESL kontroliuojamų medžiagų spintelėse turi būti integruota su spintelių prieigos kontrolės sistemomis,{3}}kuriomis rodomi ribotos prieigos indikatoriai, registruojamos etiketės, kurios buvo matomos kiekvieną kartą atidarant spintelę, ir gali būti išjungiamas ekranas bandant neteisėtai pasiekti. Viena ligoninės vaistinė integravo ESL į savo kontroliuojamų medžiagų valdymo sistemą, kad realiuoju laiku būtų rodomas atsargų skaičius,{5}}kuris atnaujinamas automatiškai, kai vaistai išduodami, todėl nebereikia rankinio skaičiaus suderinimo.

Vaistų sandėliavimas šaldytuvederina vaistinių tikslumo reikalavimus su{0}}šaltos grandinės temperatūros iššūkiais. Vakcinas, insuliną ir tam tikras biologines medžiagas reikia laikyti 2-8 laipsnių temperatūroje. Plačios-temperatūros ESL plokštės yra privalomos. Kai kurioms vaistinių šaldymo kameroms reikalingas temperatūros registravimas naudojant ESL-integruotus jutiklius, rodančius esamą temperatūrą kartu su informacija apie vaistus, suteikiančius vizualinį patikrinimą, ar laikymo sąlygos atitinka specifikacijas, nereikalaujant, kad darbuotojai tikrintų atskirą stebėjimo įrangą.

Ligoninės vaistinės operacijospadidinti sudėtingumą ne tik mažmeninėje vaistinėje. Vaistų vežimėliams, automatizuotoms dozavimo spintelėms ir palydovinėms vaistinėms taikomi skirtingi ESL reikalavimai. Krepšelyje-primontuotam ESL reikalinga tvirta konstrukcija, kurią galima pakartotinai transportuoti; ekranai turi likti įskaitomi esant fluorescenciniam apšvietimui, būdingam ligoninių koridoriams. Automatiniam dozavimo spintelių integravimui reikalingi ryšio protokolai, suderinami su spintelių valdymo programine įranga-dažnai patentuotomis sistemomis su ribotomis trečiųjų šalių{5}}integravimo galimybėmis.

Reguliavimo atitikties dokumentaireikalaujama audito sekų, kurias mažmeninės ESL sistemos retai pateikia. Jungtinei ligoninių vaistinių komisijos akreditacijai reikalinga vaistų ženklinimo tikslumo dokumentacija. ESL valdymo sistemos turi registruoti kiekvieną etiketės atnaujinimą su laiko žyma, vartotojo įgaliojimu ir išsamia turinio pakeitimo informacija. Vienos ligoninių sistemos Jungtinės komisijos tyrime buvo konkrečiai išnagrinėtos jų mokyklos nebaigusių asmenų audito sekos galimybės; matininkas pareikalavo dokumentuoti etiketės tikslumo tikrinimo procedūras už pastaruosius 12 mėnesių.

Elektronika ir didelės vertės{0}}mažmeninė prekyba: konkurencinga kaina realiuoju laiku{1}}

Buitinės elektronikos mažmeninė prekyba veikia{0}}skaidrioje kainų rinkoje, kur klientai nuolat tikrina konkurentų kainas išmaniaisiais telefonais stovėdami parduotuvėje. ESL vertės pasiūlymas perkeliamas nuo darbo sutaupymo prie konkurencinio atsako -gebėjimo suderinti arba įveikti konkurentų kainas realiuoju laiku-, o ne laukti nakties kainų failo atnaujinimų.

Konkurencinga kainų stebėjimo integracijajungia ESL sistemas su kainų žvalgybos paslaugomis, kurios nuolat renka konkurentų svetaines. Kai pagrindinis konkurentas sumažina pavyzdinio išmaniojo telefono kainą, kainų informacijos tarnyba nustato pokyčius per kelias minutes, kainodaros variklis įvertina maržos taisykles, o atnaujintos kainos perkeliamos į lentynų etiketes per 3-10 sekundžių tinklo delsos langą. Vienas elektronikos prekių pardavėjas sumažino kainą-18 %, įdiegęs konkurencingų kainų suderinimą realiuoju laiku per savo ESL infrastruktūrą.

Turtingas produkto informacijos ekranastinka didesnio atlygio pirkiniams, būdingiems mažmeninei elektronikos prekybai. Klientas, perkantis 1 500 USD vertės nešiojamąjį kompiuterį, nori specifikacijų-procesoriaus, atminties, saugyklos, ekrano skiriamosios gebos ir akumuliatoriaus veikimo trukmės. Didesnio formato ESL (7,5 colio ir naujesnė) leidžia rodyti specifikacijas, kurioms anksčiau reikėjo spausdintų specifikacijų kortelių. Kai kurie elektronikos pardavėjai taiko kombinuotus įrenginius su e-popieriumi, skirtu kainoms ir specifikacijoms nustatyti, kartu su mažais skystųjų kristalų ekranais reklaminiam vaizdo turiniui,-išnaudojant kiekvienos technologijos pranašumus.

Priedų priedų ekranasnaudoja ESL priedų pardavimui skatinti. Ekrane, kuriame rodoma informacija „veikia su:“, pagrindiniai produktai susiejami su suderinamais telefonų priedų{1}}dėklais, nešiojamųjų kompiuterių laidais, konsolių žaidimais. Dinaminė priedų kainodara gali pasiūlyti nuolaidų paketą, rodomą priedo ESL, kai pagrindinis produktas ESL nurodo atsargų lygį, kurį reikia perkelti.

Apsaugos nuo vagystės{0}}integracijatampa aktualus didelės{0}}vertės prekėms. ESL sistemos gali būti integruotos su elektroniniu gaminių stebėjimu (EAS) ir RFID{2}}pagrįstu atsargų stebėjimu. Kai EAS žyma pašalinama tinkamai neišjungus, susijusi ESL gali rodyti įspėjimą arba pakeisti išvaizdą. Sudėtingesni diegimai atnaujina atsargų skaičių realiuoju laiku-, kai produktai pašalinami iš saugos įrenginių, todėl iš karto sužinosite apie atsargas{6}}.

Produkto gyvavimo ciklo kainodaraelektronikai vadovaujasi nuspėjamais modeliais-paleisti aukščiausios kokybės kainodarą, konkurencingą vidutinės- gyvavimo trukmės kainodarą, išperkamą-pabaigos-kainodarą. ESL įgalina automatizuotas gyvavimo ciklo kainodaros taisykles, koreguojančias maržas pagal produkto amžių, atsargų lygius ir vėlesnius produktų pristatymo grafikus. Kai pristatomas naujas „iPhone“, ankstesnės kartos ESL automatiškai atnaujinamas pagal išperkamosios kainos nustatymą pagal iš anksto-nubrėžtas maržos taisykles be rankinio įsikišimo.

Demo padalinio valdymaselektronikos mažmeninėje prekyboje naudoja ESL variantus, skirtus gaminių ekranų šviestuvams. Šie įrenginiai dažnai integruojami su saugos diržais, energijos valdymo sistemomis ir interaktyviais kioskais. Ekrane gali būti rodomos kainos, kai jos nenaudojamos, o klientams sąveikaujant su demonstraciniu produktu galima perjungti į svarbiausius elementus. Kai kurie diegimai naudoja artumo jutiklius, kad nustatytų klientų buvimą ir atitinkamai atnaujintų rodomą turinį.

Pramoninės dalys ir MRO: ilgalaikiai{0}}tarpių inventoriaus iššūkiai

Techninės priežiūros, remonto ir eksploatavimo (MRO) platintojai ir pramoninių dalių tiekėjai valdo atsargų profilius, kurie kardinaliai skiriasi nuo vartotojų mažmeninės prekybos. Įprastas MRO platintojas turi 100,000+ SKU su ilgo-uodegos paskirstymu-20 % SKU generuoja 80 % pajamų, o 80 % SKU sėdi su minimaliu judėjimu. Tradiciniai ženklinimo metodai yra ekonomiški nesėkmingi, kai etiketės priežiūros išlaidos viršija lėtai judančių prekių maržą.

Didelis-SKU-ekonomiškumaspamainos ESL ROI skaičiavimai. Maisto prekių mažmeninėje prekyboje ESL atsiperka pirmiausia dėl sutaupyto darbo jėgos pasikeitus kainoms. Paskirstant GRO, atsiperka patobulinus atsargų tikslumą ir sumažinus lėtai judančių{2}} atsargų senėjimą. Tvirtinimo detalių platintojas sumažino atsargų nurašymą-31 %, įdiegęs ESL-integruotą atsargų stebėjimą, kuris nustatė lėtai-judančių atsargų reklaminę kainodarą prieš pasenimą.

Techninių specifikacijų ekranasreikalavimai labiau primena vaistinę nei bakalėjos. Pramoninėms dalims reikia pateikti matmenų specifikacijas, medžiagų klases, sertifikatus ir suderinamumo informaciją. Guolių skirstytuvo ESL rodo: dalies numerį, gamintoją, angos skersmenį, išorinį skersmenį, plotį, greičio įvertinimą, apkrovos įvertinimą ir galiojančias specifikacijas (ISO, ABEC ir kt.). Informacijos tankio reikalavimai skatina didesnius ekranus ir kruopštų tipografinį dizainą.

Šiukšlių vietos nustatymo sistemosskirstant dalis dažnai naudojamos patentuotos vietos kodavimo schemos, sukurtos per dešimtmečius. ESL integracija turi atitikti pasenusius vietos formatus, tuo pačiu leidžianti pereiti prie standartizuoto vietos kodavimo. Pakeitimų valdymas tampa toks pat reikšmingas, kaip techninis įgyvendinimas{2}}sandėlio darbuotojai, pripratę prie vietos kodų, kuriuos naudojo 20 metų, priešinasi formato pokyčiams, nepaisant sistemos galimybių.

Klientams skirti{0}}terminalaidalių prekystaliai naudojasi ESL integracija. Kai klientas prašo dalies, skaitiklio darbuotojai užklausia sistemą, o saugojimo vietoje užsidega ESL ekranai arba rodo paėmimo instrukcijas. Kai kurie dalių platintojai įdiegė darbo eigą „atnešti į prekystalį“, kai ESL ekranuose šiukšliadėžių vietose rodomos paėmimo instrukcijos ir skaitiklio personalo vardai, leidžiantys vienu metu atlikti kelis klientų aptarnavimo veiksmus ir aiškiai identifikuoti paėmimą.

Komplektavimo ir surinkimo operacijosnaudokite ESL, kad vadovautumėte komponentų pasirinkimui{0}}daugiadaliams rinkiniams. Hidraulinės sistemos rinkinį gali sudaryti siurblys, variklis, vožtuvai, jungiamosios detalės, žarna ir skystis,{2}}kiekvienas laikomas skirtingose ​​sandėlio vietose. ESL ekranai kiekvienoje vietoje rodo rinkinio užsakymą, reikalingus kiekius ir užbaigimo būseną. Integruojant su surinkimo dokumentacija, kartu su komponento identifikavimu pateikiamos darbo instrukcijos.

Pardavėjo-valdomos atsargos (VMI)programos naudoja ESL dalijimuisi matomumu. Kai tiekėjai tvarko atsargų lygius klientų vietose, ESL gali rodyti papildymo būseną, gaunamų siuntų datas ir atsargų prieinamumą. Šis skaidrumas palaiko tiesiog-{-laiku vykdomas gamybos programas, kurioms reikalingas patikimas dalių prieinamumas be perteklinių atsargų investicijų.

ESL prieš alternatyvias rodymo technologijas NAUJA SKYRIUS

ESL pasirinkimas nėra tik geriausio e-popieriaus skydelio pasirinkimas. Tai yra tinkamos ekrano technologijos pasirinkimas programai.E-popieriuskonkuruoja suLCD lentynos ekranai, segmentiniai ekranai ir tradicinės popierinės etiketės-kiekviena su skirtingomis našumo charakteristikomis, sąnaudų struktūromis ir taikymo sritimis. Toliau pateikta analizė suteikia techninį pagrindą technologijų pasirinkimo sprendimams.

E-Popierinės (EPD) elektroninės lentynų etiketės

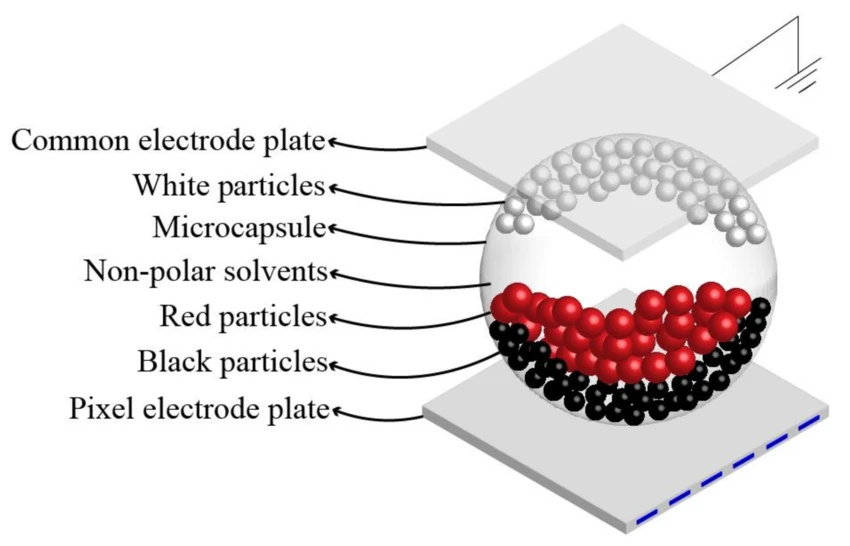

Veikimo principas: Elektroforetinė dalelių migracija mikrokapsulių suspensijoje veikiant elektriniam laukui. „Bistable“{1}}išlaiko vaizdą be maitinimo.

Stiprybės: nulinis energijos suvartojimas, kai yra statinis (tikras bistabilumas), puikus skaitomumas aplinkos šviesoje, platūs žiūrėjimo kampai (170 laipsnių ir daugiau), popierinė išvaizda, natūraliai integruojanti į mažmeninės prekybos aplinką, daug -metų baterijos veikimo laikas naudojant monetinius elementus, skaitomumas saulės šviesoje lauko ir didelio{4}}ryškumo programoms.

Apribojimai: lėtas atnaujinimas (300{2}}2000 ms, kad būtų visiškai atnaujintas), ribota spalvų galimybė (1–4 spalvos komerciniams produktams, atsiranda visos spalvos), vaizdiniai artefaktai, kuriuos reikia periodiškai visiškai atnaujinti, našumo pablogėjimas šaltoje temperatūroje, didesnė pradinė vieneto kaina nei alternatyvių LCD.

Išlaidų struktūra: Ekrano moduliai 3-15 USD, priklausomai nuo dydžio ir spalvų galimybių; sukomplektuoti ESL blokai su valdikliu, ryšiu, korpusu ir baterija 8-40 USD; infrastruktūra (šliuzai, valdymo programinė įranga) prideda 0,50–2 USD už vieną etiketę, skirtą tipiniams diegimams.

Optimalios programos: į kainą{0}} orientuotas mažmeninės prekybos ženklinimas su retais atnaujinimais (bakalėjos parduotuvės, bendrosios prekės, vaistinė), lauko ar didelės-aplinkos-apšvietimo aplinka, diegimas teikia pirmenybę akumuliatoriaus ilgaamžiškumui, o ne atnaujinimo greičiui, programos, kurioms reikalingas popierius, pvz., estetika.

LCD lentynos ekranai

Veikimo principas: Skystųjų kristalų šviesos moduliacija su LED apšvietimu. Apšvietimui reikalingas nuolatinis maitinimas; ekrano būsena nepalaikoma be maitinimo.

Stiprybės: greitas atnaujinimas (60 Hz standartas, tinkamas vaizdo įrašams), daugybė spalvų galimybė su milijonais spalvų, didelis ryškumas, kad-patrauktų dėmesį, galimybė rodyti vaizdo įrašus ir animaciją, brandi technologija su plačia tiekėjų ekosistema.

Apribojimai: nuolatinis energijos suvartojimas (3-15 W tipiniams ekranams prie lentynos kraštų), prastas aplinkos apšvietimo našumas (išblukęs vaizdas šviesioje mažmeninės prekybos aplinkoje), žiūrėjimo kampo apribojimai (± 60 laipsnių, tipiškas prieš spalvų pasikeitimą), foninio apšvietimo gedimas yra dažnas gedimo režimas, reikalinga laidinė maitinimo infrastruktūra.

Išlaidų struktūra: Ekrano moduliai 15-50 USD, priklausomai nuo dydžio; pilni tinkliniai lentynų ekranai 50-200 USD; įrengimo išlaidos dažnai viršija techninės įrangos išlaidas dėl energijos infrastruktūros reikalavimų.

Optimalios programos: reklaminiai galiniai dangteliai, kuriuose animacija patraukia dėmesį, vaizdo-reklamos ekranai, riboto laiko{1}}reklaminės kampanijos, aplinkos su kontroliuojamu apšvietimu (prekybos centrų interjeras, oro uosto parduotuvės), programos, kuriose jau yra energijos infrastruktūra.

Segmentiniai LCD ekranai

Veikimo principas: paprasti skystųjų kristalų segmentai (pvz., skaičiuotuvo ekranai), valdomi specialių segmentų tvarkyklių. Labai maža galia, bet tik iš anksto-nustatyti simbolių rinkiniai.

Stiprybės: Itin maža kaina (0,50–2 USD už ekraną), labai mažos energijos sąnaudos (statiniam ekranui mikroamperai), platus temperatūros diapazonas, paprasta vairavimo elektronika, įrodytas patikimumas per dešimtmečius.

Apribojimai: Fiksuoti segmentų šablonai riboja rodomą turinį (paprastai tik skaitmenys ir riboti simboliai), nėra grafikos galimybių, ribotos dydžio parinktys, estetiškai pasenusi išvaizda, kiekvienam simboliui reikalingas specialus segmento raštas.

Išlaidų struktūra: Rodyti modulius, kurių tūris yra mažesnis nei 1 USD; pilni kainų rodymo vienetai 2-5 USD; minimalios infrastruktūros išlaidos.

Optimalios programos: grynas skaitinis kainų rodymas, kai nereikalingas turinio lankstumas, ypač brangus{0}}diegimas, didelės- apimties programos, teikiančios pirmenybę vieneto ekonomikai, o ne pajėgumams, sudėtingos aplinkos diegimas, kai sudėtinga elektronika kelia patikimumo riziką.

Popierinės etiketės (rankinis)

Veikimo principas: spausdintos popierinės etiketės, įkištos į plastikinius laikiklius arba priklijuotos tiesiai prie lentynų kraštų. Rankiniu būdu atnaujino parduotuvės darbuotojai.

Stiprybės: Mažiausios technologijos sąnaudos (efektyviai nulis ekrano aparatinei įrangai), neribotas grafinis lankstumas, jokios elektronikos gedimo, jokių infrastruktūros reikalavimų, pažįstama darbo eiga mažmeninės prekybos darbuotojams.

Apribojimai: darbo{0}}intensyvus atnaujinimo procesas (15-30 sekundžių vienai etiketei patyrusiems darbuotojams), klaidų tikimybė (numatomos 5–15 % kainos tikslumo problemos įprastoje mažmeninėje prekyboje), medžiagų ir spausdinimo eksploatacinių medžiagų sąnaudos, ribota galimybė greitai keisti kainas, aplinkos atliekos, atsirandančios šalinant etiketes.

Išlaidų struktūra: etikečių laikikliai po 0,10 -0,50 USD; popierinės etiketės po 0,01 -0,05 USD; nuolatinės darbo ir medžiagų sąnaudos paprastai viršija ESL gyvavimo ciklo sąnaudas per 2–4 metus, kai taikomosios programos dažnai atnaujinamos.

Optimalios programos: labai mažos mažmeninės prekybos operacijos, kai darbo sąnaudos yra nereikšmingos (savininko -valdomos parduotuvės), itin mažo atnaujinimo dažnio aplinka, laikina arba iššokanti{1}}mažmeninė prekyba, kai investicijos į infrastruktūrą nėra pagrįstos, programos, kurioms reikalingi neįprasti fiziniai formatai, nepasiekiamos elektroninėse parinktyse.

Technologijų atrankos sistema

Ekrano technologijos pasirinkimo kriterijai apima kelis veiksnius, kurie turi būti pasverti atsižvelgiant į taikymo prioritetus:

Atnaujinimo dažnisstipriai įtakoja technologijų pasirinkimą. Rečiau nei kas savaitę atnaujinamos programos retai pateisina ESL investicijas; popierinės etiketės išlieka ekonomiškos. Kasdien atnaujinamos programos pasiekia ESL lūžį per 2–3 metus. Programos su daugybe kasdienių atnaujinimų labai palankiai vertina ESL ekonomiką.

Turinio sudėtingumasturi įtakos technologijos pasirinkimui. Grynas skaitinis kainų ekranas gali naudoti segmentinį LCD už mažiausią kainą. Kainos ir ribotas tekstas (produktų pavadinimai, vieneto kaina) tinka e-popieriui ESL. Turtingam grafiniam turiniui ar vaizdo įrašams reikalingas LCD, nepaisant didesnių energijos sąnaudų.

Aplinkos sąlygosapriboti parinktis. Didelis aplinkos apšvietimas (lauko, langų, ryškus mažmeninės prekybos apšvietimas) skatina e-popierių atspindintį ekraną. Kontroliuojama apšvietimo aplinka gali efektyviai naudoti LCD. Ekstremalioms temperatūroms (šaldymo, lauko) reikia atitinkamų skydų įvertinimų, neatsižvelgiant į pasirinktą technologiją.

Energijos infrastruktūros prieinamumasdažnai lemia pagrįstumą. Vietose, kuriose nėra energijos arba kur maitinimas būtų pernelyg brangus, iš esmės reikalauja akumuliatoriaus{1}}maitinamo ESL. Vietose, kuriose jau įdiegta maitinimo infrastruktūra (virš-lentynų apšvietimo grandinės), galima apsvarstyti LCD galimybes.

Bendrų nuosavybės išlaidų analizėreikėtų apsvarstyti:

Šie skaičiai labai skiriasi, atsižvelgiant į vietines darbo sąnaudas, atnaujinimo dažnumą ir diegimo mastą. Išsivysčiusios ekonomikos darbo rinkose skaičiuojant paprastai teikiama pirmenybė mokyklos nebaigimui, kai atnaujinimo dažnis didesnis nei 1-2 kartus per savaitę.

Hibridinio diegimo strategijos

Nedaug pardavėjų diegia vieną rodymo technologiją visose programose. Hibridinės strategijos suderina technologijas su taikomųjų programų reikalavimais vienoje mažmeninės prekybos aplinkoje:

E-popierius kainai, LCD reklamainaudoja ESL įprastoms kainoms visoje parduotuvėje, o LCD ekranus diegia galiniuose dangteliuose, atsiskaitymo vietose ir reklaminėse vietose, kur vaizdo galimybė ir didelis ryškumas patraukia klientų dėmesį. Taikant šį metodą, atsižvelgiama į ESL efektyvumo pranašumus daugumoje etikečių, kartu išsaugomas reklamos lankstumas ten, kur tai svarbiausia.

Skystųjų kristalų ekrano segmentas – kainai, el.-popierius informacijaidiegia nebrangius segmentų ekranus, kad būtų galima nustatyti tik skaitines kainas, o naudojant didesnius el Šis metodas sumažina didelių-pagrindinių etikečių apimčių sąnaudas ir suteikia galimybę pateikti išsamią informaciją ten, kur kliento vertė pateisina investicijas.

Temperatūros{0}}zonos technologijos suderinimasdiegia standartinį ESL aplinkos mažmeninės prekybos vietose, o šaldymo zonose naudoja plačius-temperatūros variantus, o šaldiklio skyriuose gali pasirinkti tvirtesnio segmento ekranus, kur net plataus-temperatūros e{2}}popieriaus našumas tampa nereikšmingas. Renkantis technologijas vadovaujamasi aplinkosaugos reikalavimais, o ne taikant vienodas specifikacijas.

Padidinkite{0}}atitinkamą infrastruktūrągali naudoti ESL su visa tinklo infrastruktūra didelėse{0}}formatų parduotuvėse ir diegti atskirus segmentinius ekranus ar net popierines etiketes mažesnio formato parduotuvėse, kur investicijos į infrastruktūrą nėra ekonomiškos. Renkantis technologiją atsižvelgiama į diegimo mastą ir techninius reikalavimus.

Naujos technologijos

Didelės spartos{0}}EPD tyrimas

Pasiekta laboratorinių demonstracijų75Hz atnaujinimo dažnisant e-popierinių skydelių-artinantis prie LCD teritorijos. Šios pramonės konferencijų demonstracinės versijos yra tikrai įspūdingos, tačiau gamybos diegimas lieka toli.

Pagrindinės įgalinimo technologijos apimaskystųjų kristalų priedaikurie papildo elektroforezinį skystį junginiais, sukeliančiais atgalinio srauto poveikį. Tyrimo dokumentuose teigiama, kad greitis pagerėjo 2,8 karto, tuo pačiu sumažinant važiavimo įtampą 50%.Plokštos-plėvelės priekinės-plokštumossumažinti dalelių migracijos atstumą.Naujos nanodalelių formulėsoptimizuoti paviršiaus krūvio charakteristikas ir sumažinti hidrodinaminį spindulį. Irmašininio mokymosi-optimizuotos bangos formos generavimasprisitaiko realiuoju laiku-prie būsenos ir aplinkos sąlygų.

Šios technologijos vis dar kuriamos. Gaminių ESL produktų nurodyti remiantis laboratoriniais rezultatais nepatartina.

Spalvotas E{0}}popieriaus evoliucija

E Ink Gallery 3technologija parodo, kur link juda spalvotas EPD. Juodos/baltos spalvos atnaujinimas sumažėjo iki350 ms, mažiau nei 2000 ms ankstesnėse kartose. Greitas spalvų režimas500 ms. Veikia standartinis spalvų režimas750-1000 ms. Vis dar reikia geriausios kokybės spalvų režimo1500 ms.

Spalvotas EPD pasirinktose programose pereina iš „vos naudojamo“ į „praktiškai gyvybingą“. Tikimasi nuolatinio tobulėjimo, tačiau dėl esminių dalelių fizikos skirtumų vienspalvis neribotą laiką išsaugos greičio ir galios pranašumus.

Sistemos projektavimo našumo specifikacijos

Minimalios gyvybingos specifikacijos

Bendram mažmeninės prekybos lentynų ženklinimui šie skaičiai reiškia aukštą:

Atnaujinimo laikasturėtų pasiekti 2000 ms ar daugiau visuotiniam režimui, 500 ms ar daugiau daliniam režimui.Kontrasto santykisturi viršyti 8:1.Rezoliucijaturėtų siekti bent 100 DPI.Žiūrėjimo kampasturi būti 170 laipsnių ar daugiau.Darbinės temperatūros diapazonasturėtų apimti nuo 0 laipsnių iki 40 laipsnių.Baterijos veikimo laikasturėtų viršyti 5 metus, atnaujinant 2 kartus per dieną.

Patobulintos specifikacijos

Reikalingoms programoms-dažnai atnaujinama, šalta saugykla, reklaminis turinys-griežtinami:

Atnaujinimo laikasturėtų pasiekti 1000 ms visuotinei, 300 ms dalinei.Kontrasto santykisturėtų viršyti 12:1.Rezoliucijaturėtų pasiekti 120 DPI ar daugiau.Spalvos galimybė(3-4 spalvų) tampa aktualus.Darbinės temperatūros diapazonasturėtų būti nuo -25 laipsnių iki 50 laipsnių.Baterijos veikimo laikasturėtų būti ilgesnis nei 3 metai, atnaujinant 4 kartus per dieną.

Specifikacijos patvirtinimas

Pardavėjo specifikacijos turėtų būti patikrintos tikroviškomis sąlygomis. Tai nėra neprivaloma,-aptikta didelių spragų tarp duomenų lapo paraiškų ir gamybos našumo.

Išbandykite atnaujinimo laiką esant minimaliai ir maksimaliai darbinei temperatūrai, o ne tik kambario temperatūrai. Patvirtinkite kontrasto santykį tikromis parduotuvės apšvietimo sąlygomis, o ne laboratoriniu apšvietimu. Patvirtinkite akumuliatoriaus veikimo trukmės prognozes atsižvelgdami į numatytą atnaujinimo dažnį ir turinio tipą-tiekėjo prognozės paprastai numato geriausius-atvejo scenarijus. Patikrinkite sistemos-lygio atnaujinimo delsą su tikslinių etikečių skaičiumi, kad užtikrintumėte tinkamą tinklo architektūros mastelį.

Technologijos suderinimas su programa

Elektroninių lentynų etikečių technologijos pasirinkimas galiausiai priklauso nuo galimybių suderinimo su reikalavimais. Elektroforetinių ekranų fizika nustato tvirtas ribas, -atnaujinimo dažnį, temperatūros jautrumą, dubliavimo elgesį-, kurių optimizavimas neperžengs. Šių ribų supratimas leidžia realiai suprojektuoti sistemą ir pasirinkti tinkamą technologiją.

Diegimo atveju, kai apribojimai tinka programai, -vidutinis atnaujinimo dažnis, aplinkos temperatūros veikimas, kaina-sukoncentruotas turinys-, ESL suteikia patrauklią vertę, nes pašalina darbo jėgas, pagerina kainodaros tikslumą ir lankstumą. Programoms, kurios prieštarauja ESL apribojimams, gali būti tinkamesni-aukšto-dažnio atnaujinimai, ekstremalios temperatūros, raiškiosios medijos turinys-alternatyvios technologijos arba mišrūs metodai.

Technologijos ir toliau tobulėja. Atnaujinimo dažnis laipsniškai gerėja. Spalvų galimybės plečiasi. Temperatūros diapazonai plečiasi. Tačiau pagrindinė fizika išlieka. Norint sėkmingai diegti ESL, reikia dirbti pagal šiuos apribojimus, neapsimesti, kad jų nėra.
