Pagrindinis skirtumas, kurį turite žinoti pirmiausia

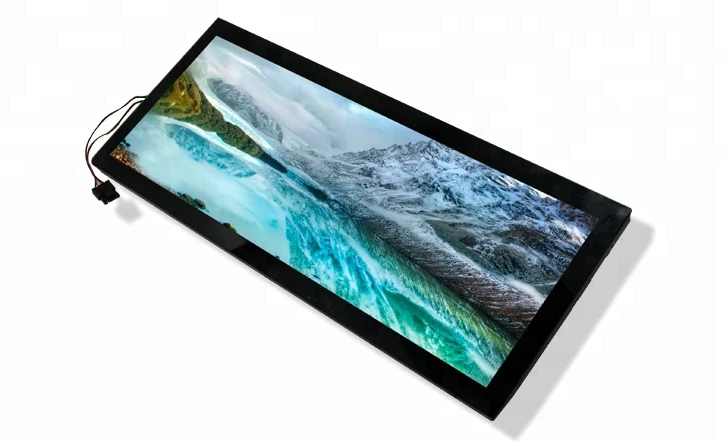

LCD juostos ekranai ir LED juostos ekranai veikia visiškai skirtingai. Kai tai supranti, rinktis tarp jų bus daug lengviau.
LCD juostos ekranaidirbti valdydami šviesą, sklindančią iš užpakalio. Yra foninio apšvietimo blokas, o skystųjų kristalų molekulės sukasi ir sukasi, kad prasiskverbtų šviesai arba ją blokuotų. Patys kristalai neskleidžia jokios šviesos,{2}}jie iš esmės yra langinės su spalvų filtrais.
LED juostos ekranaisukurti savo šviesą. Maži raudoni, žali ir mėlyni šviesos diodai tuo pačiu metu skleidžia ir šviesą, ir spalvą. Kiekvienas pikselis yra atskiras mažas šviesos šaltinis.
Ryškumas
Ryškumas lemia, kur ekranas iš tikrųjų veiks. Mes tai išmatuojamenitai (cd/m²), ir yra griežtų apribojimų, kurių negalite apeiti pasitelkę gudrius diegimo triukus.
Mažmeninei prekybai patalpose su valdomu apšvietimu reikia bent350 nitų. Kažkur500-700 diapazonasveikia geriau. Padėkite tą ekraną prie lango ir staiga žiūrite700 mažiausiai, su1000-1500būdamas saugesnis. Pusiau{1}}lauko dėmės su netiesiogine saule stumia tai2000-3500 nitų. Visiškai lauke tiesioginiuose saulės spinduliuose?Mažiausiai 5000 nitų, ir dauguma montuotojų rekomenduoja6000-8000.
LCD viršija apie 2500 nitųir ten patenka tik specializuoti didelio{0}}ryškumo modeliai. Tie įrenginiai veikia storesni-gal 40-60 % daugiau gylio ir greičiau sudega.
LED prasideda nuo 800 ir viršija 10 000 nitų.
Pilnas lauko reiškia LED.

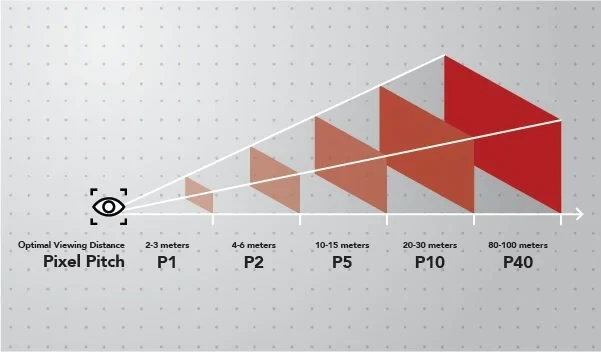

Pikselių tankis ir žiūrėjimo atstumas
Skystųjų kristalų juostos ekranai gamykloje pateikiami su fiksuotu pikselių skaičiumi. Paimkite 37 colių LCD juostos ekraną, kurio skiriamoji geba yra 1920 × 540. Jūs gaunate nuoseklumą60+ PPIkad ir kur stovėtum. Tai aštru už pusės metro, o už penkių – nebūtina.
LED juostos ekranai leidžia pasirinkti pikselių tankįpikselių aukštis. Matematika nesudėtinga: paimkite pikselių žingsnį milimetrais ir padauginkite iš 1,0 iki 1,5, kad gautumėte optimalų žiūrėjimo atstumą metrais.
P4.0kur dauguma projektų patenka{0}}ji apima4-6 metrų saldžioji vietatinka prekybos centrų įrenginiams, oro uosto iškaboms ir mažmeninės prekybos vitrinoms. Jei reikia, eik griežčiau.P2.0valdo 2–3 metrų atstumą, o jūs mokate maždaug dvigubai.P1.2egzistuoja toms retoms situacijoms, kai žmonės stovi ištiestos rankos atstumu nuo didelės LED sienos. Už 5 kartus didesnę kainą.
LCD yra prasmingas, kai žiūrovai priartėja arčiau nei 2 metrusir jūs rodote išsamų tekstą arba grafiką.LED laimi, kai žiūrėjimo atstumas viršija 2,5 metroir vizualinis poveikis yra svarbesnis nei smulkiu šriftu.

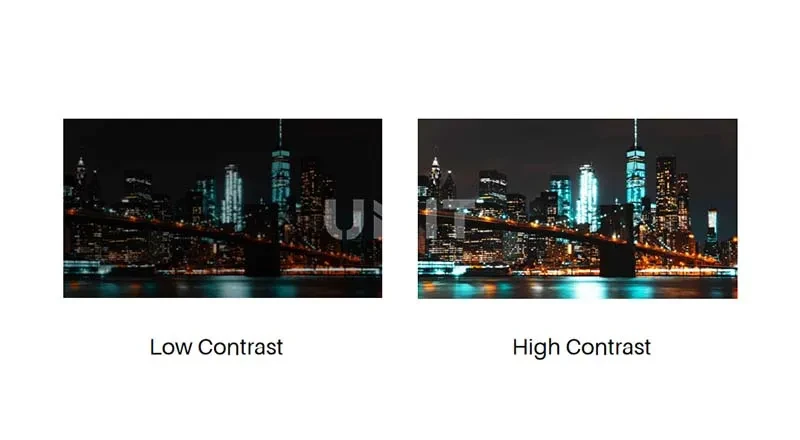

Kontrasto santykis: kodėl šviesos diodas laimi tamsiame fone
Kontrastas matuoja skirtumą tarp ryškiausios baltos ir tamsiausios juodos spalvos, kurią gali sukurti ekranas.
LCD turi struktūrinę problemą. Foninis apšvietimas visą laiką veikia per visą skydelį. Kai norite rodyti juodą spalvą, tie pikseliai negali visiškai užblokuoti šviesos. Jūs gaunate tamsiai pilką, o ne tikrą juodą. IPS plokštės paprastai pasiekianuo 1000:1 iki 1500:1kontrastas. VA plokštės veikia geriaunuo 3000:1 iki 5000:1.
Kiekvienas LED pikselis gali visiškai išsijungti. Nėra srovės reiškia nėra šviesos, o tai reiškiatikroji juoda. Nukentėjo standartinės SMD LED plokštėsnuo 5000:1 iki 8000:1. Aukštesnės-galybės COB šviesos diodas gali pasiekti10 000:1 ar net 100 000:1.
Jei jūsų turinyje naudojamas tamsus fonas arba didelio{0}}kontrasto logotipai, tai svarbu. Teksto šviesiame fone dauguma žmonių nepastebės.
Spalvų našumas
LCD juostos ekranai paprastai dengia72-100% sRGB, dirbti8 bitų spalvų gylis (16,7 mln. spalvų), ir pasiektiΔE spalvos tikslumas tarp 2-5. Nuoseklumas yra jų stiprybė-apšvietimas sklinda tolygiai, todėl spalvos sutampa visame skydelyje be kalibravimo.
LED siūlo platesnę gamą(90–140 % sRGB)ir gilesnis spalvų gylis(10–16 bitų, daugiau nei milijardas spalvų). Tikslumas yra prastesnis, nes ΔE veikia 3-6, o norint suderinti modulių spalvas, reikia daug pastangų. Bet koks rimtas LED įrengimas apima kolorimetru pagrįstą kalibravimą.
Atnaujinimo dažnis ir fiksavimas fotoaparatu
Atnaujinimo dažnis tampa tikru rūpesčiu, kai žmonės fotografuoja arba filmuoja jūsų ekraną. Dabar tai nuolat vyksta mažmeninės prekybos ir viešosiose erdvėse.
LCD veikia60Hz standartas, su 120 Hz galima įsigyti aukščiausios kokybės modeliuose. Tai tinka žmogaus akims, tačiau gali atsirasti juostų, kai kas nors filmuoja savo telefonu. Paprastai veikia komercinės LED plokštės1920Hz iki 3840Hz, kuris pašalina nuskaitymo{0}}linijos artefaktus, kurie rodomi išmaniųjų telefonų filmuotoje medžiagoje.
Norite tai išbandyti patys?Įrašykite ekraną naudodami telefono sulėtinto judesio{0}}režimą 240 kadrų per sekundę greičiu. Horizontalios juodos juostos, slenkančios per vaizdą, reiškia, kad atnaujinimo dažnis nėra pakankamai didelis.
Skydelių technologija

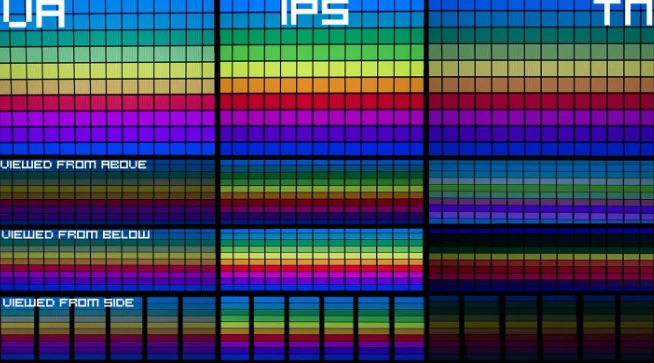

LCD skydelių tipai
IPS (in-plokštumos perjungimas)plokštės jums suteikia178 laipsnių / 178 laipsnių žiūrėjimo kampaisu puikiu spalvų tikslumu. Reakcijos laikas yra 8-14 ms, o juodos spalvos lygis yra vidutinis-jūs pastebėsite pilkšvai juodą spalvą, o ne tikrą juodą. Jie puikiai tinka lentynų kraštų ekranams, žiūrimiems iš kelių kampų, ir meniu lentoms, kur svarbu spalvų tikslumas.
VA (vertikalus lygiavimas)panelių pasiūlymas178 laipsnių / 160 laipsnių žiūrėjimo kampai. Vertikalus veikimas dažnai pablogėja esant kraštutiniams kampams. Spalvų tikslumas geras, atsako laikas greitesnis – 4-8 ms, o juodos spalvos lygis lenkia IPS. Jie tinka daug vaizdo įrašų turinčiam turiniui ir prekių ženklams, naudojantiems tamsių spalvų schemas.
ADS/AFFS variantaiyra pramoninės{0}}klasės parinktys su padidinta temperatūros tolerancija nuo-30 laipsnių iki +80 laipsnio. Verta priemokos tik transportuojant ar ekstremalioje aplinkoje.
LED pakavimo technologijos
Terminologija greitai tampa paini.

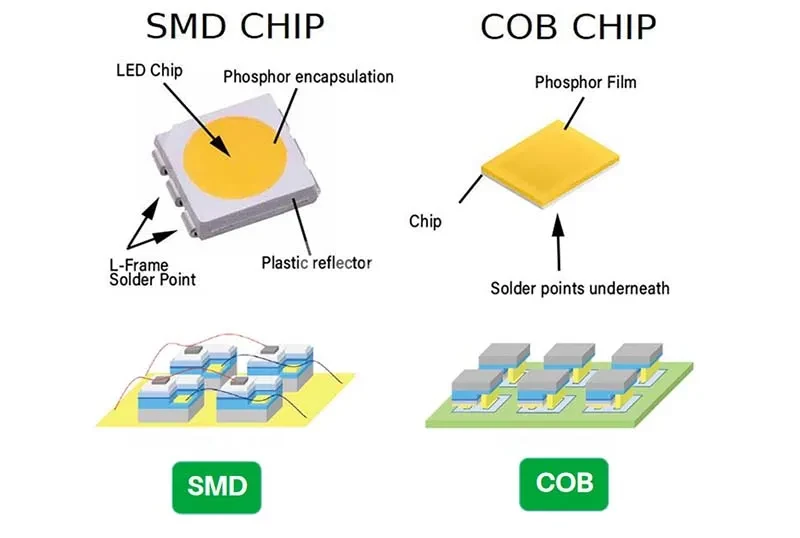

SMD (paviršinio{0}}montavimo įrenginys)dominuoja vidaus ir pusiau{0}}lauko instaliacijose. Trys LED lustai (raudona, žalia, mėlyna) montuojami ant vieno laikiklio ir yra įklijuoti į dervą. Pikselių žingsniai svyruoja nuo P1.0 iki P10.
Pažeidžiamumas yra tikras: atviri LED paviršiai gali būti fiziškai pažeisti, drėgmė gali prasiskverbti į dervos ribas, o tiesioginis pirštų kontaktas gali išjudinti komponentus. Tai svarbu mažmeninės prekybos aukštuose ir viešojo transporto stotyse, kur žmonės gali liesti ekraną.
COB (lustas{0}}borve{1}}montuoja LED lustus tiesiai ant PCB pagrindo, tada viską padengia vienodu apsauginiu sluoksniu. Visas modulio paviršius tampa lygus ir nuolatinis-geresnis fizinis patvarumas, atsparumas drėgmei ir geresnis kontrastas dėl šviesą{2}}sugeriančios dangos tarp taškų. Išlaidos paleidžiamos30-50% didesnisnei lygiavertis SMD.
GOB (klijai-ant-lento)yra kompromisinis variantas: standartinė SMD technologija su epoksidine danga, pridedama po surinkimo. COB-kaip apsauga už mažesnę kainą. Pamatysite nedidelį ryškumo sumažėjimą (5–10 %) ir galimą pageltimą, esant ilgesniam UV poveikiui.
Vietiniai ir supjaustyti skydai
Barų ekranų gamintojai savo plokštes gauna dviem būdais, o skirtumas yra svarbesnis, nei dauguma pirkėjų supranta.
Vietinės juostos plokštės
Jie gaminami naudojant gamybines kaukes, specialiai sukurtas itin{0}}plataus formato santykiams. Matmenys yra apgalvoti nuo pat pradžių. Tiekėjams patinkaBOE, AUO, Innolux ir CSOTsukurti specialias išplėstinio{0}}formato produktų linijas.
Ką jūs gaunate: tolygus foninio apšvietimo paskirstymas iki pat kraštų, visiškas konstrukcijos vientisumas su standartiniu stiklo storiu, nuoseklūs sandarikliai visame perimetre ir standartinės skyros modeliai, pvz.1920 × 158, 1920 × 360 arba 1920 × 540.
Iškirptos ir pakeistos plokštės
Tai prasideda kaip standartinės 16:9 plokštės, kurios po gamybos fiziškai supjaustomos iki strypo matmenų. 1920 × 1080 skydelis gali tapti keliomis 1920 × 270 juostomis.
Pjovimas pažeidžia sandarumą tarp stiklo sluoksnių-pakraščiuose prateka šviesa. Stiklo vientisumas pažeidžiamas ties pjovimo linijomis, o tai reiškia daugiau lūžimo gabenant ir montuojant. Originalus apšvietimas buvo skirtas visam skydeliui, todėl dalinės plokštės gauna netolygų apšvietimą. Ir tie pažeisti sandarikliai praleidžia drėgmę, laikui bėgant pagreitindami skystųjų kristalų irimą.
Pjaustytų plokščių taškymas:ieškokite nestandartinių vertikalių skyrų, pvz.,{0}}158, 203 arba 270 pikselių. Paprašykite skydelio specifikacijų lapų su tikrais gamintojo dalių numeriais. Tikros vietinės plokštės turi dokumentuotus modelių numerius tiekėjų kataloguose.
Pjaustytos plokštės kainuoja 30-50% pigiau.Nuolaida yra, nes kokybė tikrai prastesnė.
Tikros programos

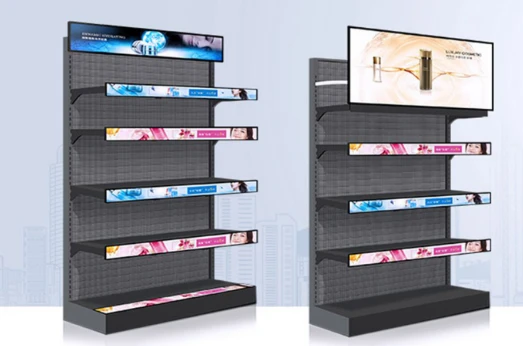

Mažmeninės prekybos lentynos{0}}ekranai
Turite valdomą patalpų apšvietimą, žmones, stovinčius labai arti (kartais iki metro, kai jie siekia produktų), ir turinį, kurį daugiausia sudaro tekstas ir kainos. Be to, tikriausiai išleidžiate dešimtis ar šimtus šių dalykų.
Čia laimi LCD ekranas, ir jis nėra ypač artimas.Niekas nestovi 4 metrų atstumu nuo lentynos krašto. Jūsų žiūrovai yra arti, o tai reiškia, kad jums iš tikrųjų reikia pikselių tankio LCD. Tekstas atrodo aiškus dėl to, kaip LCD tvarko subpikselių atvaizdavimą. O kai perkate 200 vienetų, o ne 2, kainų skirtumas tarp LCD ir LED tikrai padidėja.
Plonas profilis taip pat padeda. Dauguma lentynų-kraštų tvirtinimo bėgelių buvo sukurti atsižvelgiant į LCD matmenis, todėl jums nereikia kovoti su technine įranga.
Kažkas tame500-700 nitų diapazonas su IPS plokštėmisveikia gerai. VA veikia, jei visi artėja ta pačia kryptimi, bet taip retai apsiperka. Įsitikinkite, kad gaunate savąsias skydelius, o dydžio{2}}paprastai žiūrite į23-42 colių diapazonas.
Transporto informacijos ekranai
Traukiniai, autobusai, oro uostai. Aplinka yra atšiauri, todėl žmonės apie tai negalvoja, kol kažkas nutrūksta. Nuolatinė vibracija. Temperatūros svyravimai, kurie sunaikintų plataus vartojimo elektroniką. Ir šie dalykai veikia 18+ valandas per dieną.
Sertifikavimo reikalavimai iš esmės priima šį sprendimą už jus.Geležinkelių pramonė turi EN50155, automobiliams reikia E-ženklo sertifikato, o LCD patvirtinimo būdai yra brandūs ir gerai{2}}dokumentuoti. LED sertifikatas transportavimui? Vis dar vejasi.
Be dokumentų, pramoninės LCD tvirtinimo sistemos turi dešimtmečius įrodytą atsparumą vibracijai. Svoris taip pat svarbus, kai dedate ekranus į transporto priemones. Ir kadangi žmonės sėdi arba stovi gana arti, nešvaistote LCD skiriamosios gebos pranašumo.
Norėsite pramoninių -įvertintų IPS plokščių, kurios būtų bent jau tinkamos-20 laipsnių iki +60 laipsnio. Turi būti rodomos vibracijos specifikacijos1G nepertraukiamo tolerancijos minimumasidealiai tinka 3G atsparumui smūgiams. Šviesumas aplinkui700-1000 nitųvaldo langų akinimą.

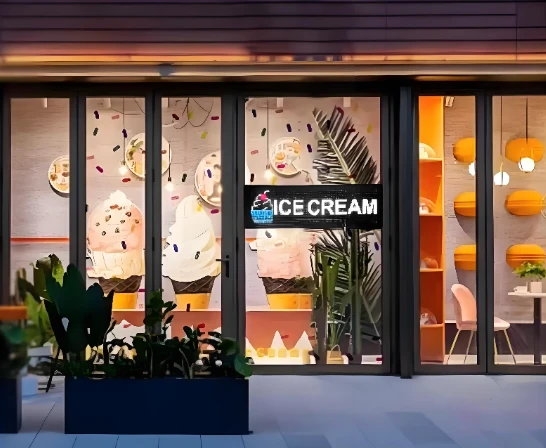

Lauko vitrinos ir vitrinos
Saulė pakeičia viską. Mes kalbamės100 000 liuksųrodomas ekrane giedrą dieną. LCD fiziškai negali čia konkuruoti.
LED yra vienintelė reali galimybė lauke.Norint kovoti su tiesioginiais saulės spinduliais, jums reikia 5 000–8 000 nitų, o LCD ekranas to nepateikia. Atsparumas oro sąlygoms taip pat svarbus, nes norėsiteIP65 arba geresnisant priekinio paviršiaus. Didesni žiūrėjimo atstumai (žmonės per gatvę, pravažiuojantys automobiliai) reiškia, kad vis tiek turėsite permokėti už LCD pikselių tankį.
Eiti suP3-P6 pikselių žingsnispriklausomai nuo to, kaip toli stovi įprastas žiūrovas. Įsitikinkite, kad gaunate3840Hz atnaujinimastodėl gerai fotografuoja socialiniuose tinkluose. Darbinės temperatūros diapazonas turėtų atitikti jūsų vietinio klimato sąlygas.

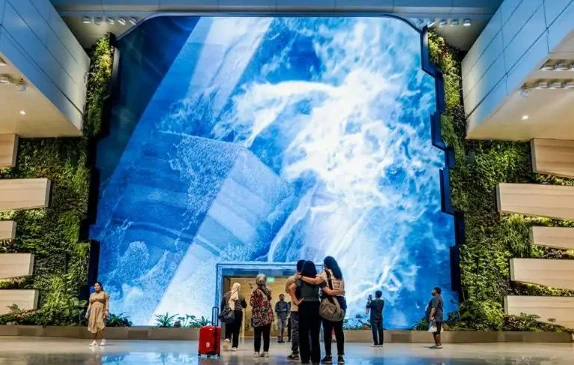

Didelio masto{0}}vidiniai įrengimai
Prekybos centrai, oro uostai, konferencijų centrai, įmonių fojė. Didelės erdvės su aukštomis lubomis ir žiūrovais, kurie gali būti už 20 metrų.
Vientisas veiksnys yra tai, kas čia žudo LCD.Didžiausias LCD ekranas, kurį rasite, yra apie 88 colių. Nori ilgiau? Jūs klijuojate plokštes kartu ir tie rėmeliai yra matomi. Dizaineriai stengiasi įtraukti rėmelius į estetiką.
LED moduliai sklandžiai užsifiksuoja.Norite 30 metrų nepertraukiamo ekrano? LED tai tvarko. Lenkta instaliacija, apvyniojama aplink koloną? LED tai tvarko. Žiūrėjimo atstumai šiose erdvėse puikiai sutampa su P2,5–P4 pikselių žingsniu, o tai bet kokiu atveju yra šviesos diodų mėgstamiausia vieta.
Aukščiausios kokybės įrengimamsP2.5veikia gerai. Standartinis komercinis darbas puikiai tinkaP3-P4. Ryškumas priklauso nuo erdvės, bet paprastai800-1500 nitųapima daugumą patalpų scenarijų. Neabejotinai rinkitės priekinio-prieigos modulio dizainą, nes galiausiai kam nors reikės aptarnauti šį dalyką, o jūs nenorite paaiškinti, kodėl reikia uždaryti prekybos centro skyrių, kad galėtumėte pasiekti ekrano galinę dalį.

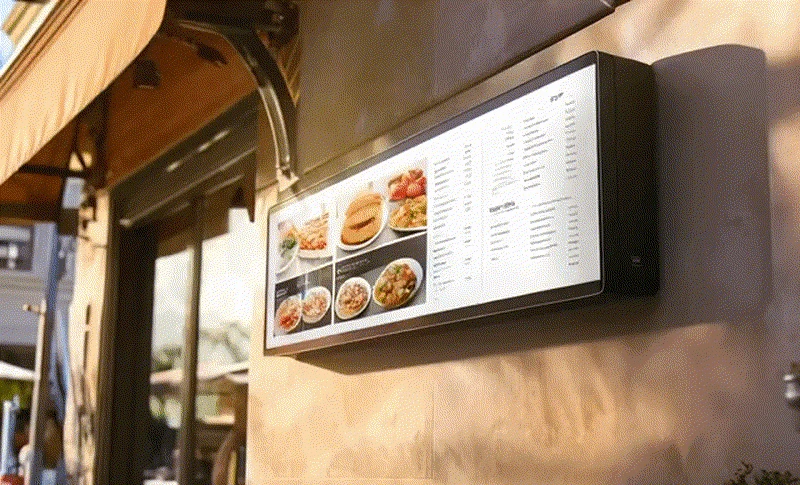

Restoranų ir QSR meniu lentos
Čia svarbu biudžetas. Restoranų maržos yra nedidelės, o savininkai atidžiai tikrina kiekvieną įrangos pirkimą.
Turinys daugiausia yra tekstas su retkarčiais fotografuojamu maistu.LCD ekranas gražiai atvaizduoja tekstą.Žiūrėjimo atstumas paprastai yra 1,5–4 metrų diapazonas, kur bet kuri technologija techniškai veikia gerai, tačiau LCD kainuoja žymiai mažiau pirkti ir naudoti.
Reikia atsižvelgti į vieną dalyką: virtuvės gamina riebalus ir garus. Net valgomajame šie daiktai migruoja. Norite kokio nors apsauginio įstiklinimo virš ekrano. Grūdinto stiklo perdanga yra standartinė. Jei atliekate savitarnos-užsakymus,PCAP jutiklinė galimybėprideda gal 15-20% prie savikainos, bet atveria naujas funkcijas.
Šviesumas aplinkui500-700 nitųtvarko tipinį restorano apšvietimą.IP54 ant priekinio paviršiausturėtų būti laikoma privaloma, o ne neprivaloma.
Ilgalaikės{0}}išlaidos
Išankstinė kaina yra tik pradžia. Žemiau pateikiamas grubus palyginimas. Rezultatai skirsis atsižvelgiant į elektros energijos tarifus, naudojimo būdus ir tai, ar kas nors sugenda.
Skystųjų kristalų juostos ekranui (37 colių ekvivalentas):įsigijimas vyksta apie$400, 12 valandų kasdieninio veikimo galia kainuoja gal 8 USD per metus, priklausomai nuo tarifų, kasmet atidėkite apie 40 USD priežiūrai, o foninio apšvietimo pakeitimas maždaug 4 metais prideda dar apie 150 USD.Maždaug 800 USD per penkerius metus.
Jei LED juostos ekranas yra lygiavertis P2.5 ekrano plotas:įsigijimas veikia aplinkui$900, galia kainuoja šiek tiek daugiau – gal 13 USD per metus tomis pačiomis sąlygomis. Techninės priežiūros rezervai gali būti mažesni, nes šviesos diodai yra patvaresni. Modulio keisti paprastai nereikia per penkerius metus, jei perkama tinkamos kokybės.Iš viso kažkur apie 1050–1100 USD.
Per penkerius metus LED veikia apie 35% daugiau nei LCDtipiniais patalpų scenarijais.
Matematika keičiasi įvairiose situacijose. Ilgesnis naudojimas yra palankus LED-LCD foninis apšvietimas po 5 metų, o šviesos diodas išlaiko 70 %+ ryškumą per 8 metus. Lauke įrengti didelio ryškumo LCD modeliai padidina 800+ USD, o ilgaamžiškumas yra mažesnis, todėl LED kaina yra lygiavertė arba pigesnė. Dideliems vientisiems įrenginiams reikia sudėtingo rėmelio sulygiavimo su LCD, o paprastesnis LED surinkimas sumažina darbo sąnaudas pakankamai, kad būtų sumažintas tarpas.
Ko paklausti perkant
Skirtas LCD juostiniams ekranams
Pradėkite nuo paties skydelio. Nori žinotikas iš tikrųjų tai padarė (BOE, AUO, Innolux)ir konkretaus modelio numerį. Tai svarbu, nes taip patvirtinate, kad gaunate savąjį skydelį, o ne tai, kas buvo iškirpta iš standartinio ekrano. Pjaustytos plokštės yra pigesnės dėl priežasties.
Ryškumo specifikacijos gali būti klaidinančios. Kai kurie gamintojai matuoja skydelio centre, kur jis ryškiausias, kiti pateikia viso paviršiaus vidurkį.Paklauskite, kokį metodą jie naudojo.700 nitų centro matavimas gali būti tik 550 nitų kampuose.
Gaukitefoninio apšvietimo tipasraštu, nes krašto{0}}apšvietimas ir tiesioginis-apšvietimas turi skirtingas vienodumo charakteristikas.Spalvų gamaturėtų būti nurodyta kaip sRGB procentinė dalis arba kitas standartas, kurį iš tikrųjų galite patikrinti. Nepriimkite „gero spalvų atkūrimo“ kaip atsakymo.
Operatyviniai dalykai taip pat svarbūs:temperatūros diapazonas, MTBF skaičiai, ką tiksliai apima garantija (tik skydeliai? apšvietimas? maitinimas?). Ir įsitikinkite, kad žinote montavimo sąsajos matmenis prieš kurdami montavimo įrangą.
Skirta LED juostų ekranams
LED kokybė labai skiriasilustų gamintojasyra jūsų pirmasis patarimas.Nationstar, Kinglight, Cree, Nichiayra vardai, kuriuos norite matyti. Bendras „aukštos-kokybės šviesos diodas“ nieko nereiškia.
Nepasitikėkite pikselių žingsnio specifikacijų lapu.Jei atliekate gamyklos patikrą, atsineškite suportus.
Atnaujinimo dažnį lengva patikrinti patiems. Ištraukite telefoną, perjunkite į sulėtintą{1}}vaizdo įrašą 240 kadrų per sekundę greičiu ir įrašykite ekraną. Juodos juostos, slenkančios per vaizdą, reiškia, kad atnaujinimo dažnis nėra toks, koks buvo teigiamas. Tai užtrunka 30 sekundžių ir išgelbėjo klientus nuo blogų pirkinių.
Ryškumo matavimai yra kita sritis, kurioje gamintojai dirba kūrybiškai. Jei išleidžiate rimtus pinigus,į apžiūrą atsineškite sukalibruotą skaitiklį. 6 000 nitų ekranas, kuris iš tikrųjų užtikrina 4 500 nitų, jo neapkarpys tiesioginiuose saulės spinduliuose.
Kai kurie mažiau akivaizdūs dalykai, kuriuos reikia išsiaiškinti: yraspalvų kalibravimasįtraukta į pristatymą, ar tai yra papildomas mokestis? Kas yraplokštumo tolerancijatarp modulių? (Matomos siūlės dažnai susidaro iš modulių, kurie nėra idealiai lygūs.) Kiek laiko jie garantuosatsarginių modulių prieinamumas? Mažiausiai penkeri metai, nes ekranas, kurio negalite taisyti, yra atsakomybė. Ir gaukmirusių pikselių politikaraštu su faktiniais skaičiais, o ne tik "pramonės standartu priimtina norma".
Taigi kuris?
LCD veikia geriau:artimas žiūrėjimas iki 1,5 metro, teksto-sunkus turinys, standartinis patalpų apšvietimas, biudžetą-suvokiantys projektai, instaliacijos, kurių bendras ilgis mažesnis nei 3 metrai, jutiklinės-programos ir transportavimo aplinka su vibracija.
LED yra prasmingesnis:žiūrėjimo atstumai, didesni nei 3 metrai, dominuojantis vaizdo-turinys, didelės aplinkos šviesos aplinka, bet kokia pusiau -lauko ar lauko programa, aukščiausios kokybės prekių ženklų pristatymai, sklandūs bėgiai, viršijantys 5 metrus, 24 valandas per parą, 7 dienas per savaitę, planuojama ilgiau nei 5 metus, ir lenktos arba architektūriškai kūrybingos instaliacijos.
1,5–3 metrų žiūrėjimo diapazonas su standartiniu patalpų apšvietimu gali būti bet kuriuo atveju. Pažiūrėkite į kitus veiksnius. Suskaičiuokite, kokie pranašumai yra svarbūs konkrečiam projektui.Kai jis beveik lygus, LCD paprastai laimi pagal kainąnebent reikia vientiso ilgio, lauko šviesumo ar vaizdo poveikio.
