Šie gedimai turi tam tikrų modelių ir dauguma jų diagnozuojami per 30 minučių ar mažiau. Šiame vadove aprašoma, kaip iš tikrųjų veikia trikčių šalinimas: pradedant nuo to, ką matote ekrane, ir pereinant prie priežasties. Nesvarbu, ar išlaikotekomerciniai LCD ekranaimažmeninėje prekyboje, paleiskite skydelius viešuosiuose kioskuose arba kūrimo metu derinkite įterptąją aparatinę įrangą, diagnostikos procesas yra tas pats.
Greita simptomų nuoroda
Naudokite šią lentelę kaip pirmąjį filtrą. Tą patį simptomą gali sukelti kelios priežastys, todėl vertinkite tai kaip pradinę kryptį, o ne galutinį atsakymą.
| Simptomas | Labiausiai tikėtina priežastis | Pirmas veiksmas |
|---|---|---|
| Visiškai tamsus ekranas, be foninio apšvietimo | Nutrūko elektros srovė arba perdegė saugiklis | Išmatuokite įvesties įtampą modulio kaiščiuose |
| Ekranas įjungtas, bet labai blyškus | Foninio apšvietimo pablogėjimas arba LED masyvo gedimas | Atskirai patikrinkite foninio apšvietimo grandinę |
| Silpnas vaizdas matomas tik su žibintuvėliu | Foninio apšvietimo gedimas - pats skydelis veikia | Patikrinkite LED juosteles ir tvarkyklės grandinę |
| Mirksi arba mirksi ekranas | Atsipalaidavęs juostinis kabelis arba nestabili maitinimo įtampa | Iš naujo prijunkite visas jungtis; patikrinkite tiekimo bangavimą |
| Vertikalios arba horizontalios linijos ekrane | Įtrūkęs substratas arba tvarkyklės IC gedimas | Vizuali apžiūra; pakeisti vairuotojų plokštę |
| Sumaišyti arba trūkstami simboliai | Protokolo neatitikimas arba programinės įrangos klaida | Patikrinkite ryšio nustatymus pagal duomenų lapą |
| Baltas ekranas be turinio | Inicijavimo gedimas arba signalo praradimas | Patikrinkite protokolo konfigūraciją; patvirtinti nustatymo iš naujo laiką |
| Nuolatinis vaiduoklis arba įdegimas- | Statinis vaizdas senėjimo skydelyje per ilgas | Maitinimo ciklas; paleisti pixel{0}}atnaujinti bandymo šabloną |
| Lietimo įvestis neužregistruojama | Pažeistas jutiklinis kabelis arba sugadinta programinė įranga | Patikrinkite juostelės kabelį; re-flash touch valdiklis |
| Atsitiktinis atstatymas arba maitinimo ciklas | Įtampos šuolis arba nepakankama srovės talpa | Išmatuokite tiekimą osciloskopu; pridėti apsaugą nuo viršįtampių |
Kas iš tikrųjų sukelia LCD modulio gedimus?
Foninio apšvietimo pablogėjimas
Foninis apšvietimas yra labiausiai paplitęs vieno{0}}komponento gedimas LCD moduliuose. Šviesos diodų matricos palaipsniui pritemsta per visą savo eksploatavimo laiką - gamintojai atitinka gaminių reikalavimusJEDEC puslaidininkių patikimumo bandymo standartai, o vardinis tarnavimo laikas labai skiriasi tarp vartotojų -klasių ir pramoninių{1}} lygio plokščių. Visada žiūrėkite savo konkretaus modulio duomenų lapą, kad sužinotumėte jo vardinį tarnavimo laiką jūsų veikimo sąlygomis, o ne bendrus pramonės duomenis.
Ekranas su pablogėjusiu foniniu apšvietimu vis tiek praeina elektrinius patikrinimus. Skydelis veikia - jis tiesiog negali sukurti skaitomo vaizdo esant normaliam aplinkos apšvietimui. Jei ekranas atrodo priimtinas prietemoje, bet tampa beveik nematomas esant ryškiam biuro apšvietimui arba lauke, pirmiausia reikia išbandyti foninį apšvietimą.
⚠️ Dažna klaida:kompensuoti pritemdantį foninį apšvietimą padidinant ryškumą iki maksimumo. Tai pagreitina šviesos diodų susidėvėjimą ir sutrumpina likusį jau -prastėjančio komponento naudojimo laiką. Nuo pat pradžių pasirinkus atitinkamo ryškumo aparatinę įrangą, problemos visiškai išvengsite - pažiūrėkite, kas išskiriakomerciniai{0}}LCD moduliaiiš vartotojų{0}}klasių alternatyvų.
Jungties ir kabelio problemos
Juostiniai kabeliai, zebrinės jungtys ir litavimo jungtys blogėja dėl vibracijos, šiluminio ciklo ir pasikartojančio lankstymo. Gedimo režimas beveik visada yra su pertrūkiais: mirgėjimas tam tikroje padėtyje, nukritę ekrano segmentai, veikiami vibracijos, arba ekranas, kuris veikia paleidžiant, bet sugenda esant darbinei temperatūrai. Iš naujo prijungus kiekvieną jungtį prieš užsakant dalis, didelė dalis skundų išsprendžiama be jokių išlaidų.
Aplinkos stresas
Šaltis sulėtina skystųjų kristalų atsaką; šiluma pagreitina poliarizatoriaus senėjimą ir klijų atsisluoksniavimą; drėgmė korozuoja elektrodus iš vidaus, todėl trūksta ekrano segmentų, kurie palaipsniui blogėja per kelias savaites. Visada nurodykite blogiausias, o ne vidutines sąlygas. Skirta naudoti sudėtingoje aplinkoje,integruoti LCD ekranų sprendimai su suderintais aplinkosaugos įvertinimaisVerta įvertinti prieš diegimą, o ne po gedimo lauke.
⚠️ Dažna klaida:ekrano testavimas laboratorinėmis sąlygomis ir darant prielaidą, kad jis taip pat veiks lauke, šaltame sandėlyje arba šalia drėgmės šaltinio -, nepatikrinus, ar modulio IP klasė ir temperatūros diapazonas iš tikrųjų atitinka diegimo aplinką.
Maitinimo problemos ir tvarkyklės gedimai
Dėl įtampos šuolių iš karto sugenda vairuotojo IC. Tiekimo bangavimas - kintamosios srovės triukšmas ant nuolatinės srovės bėgio - sukelia subtilesnę, kaupiamąją žalą: atsitiktiniai atstatymai, vaizdo triukšmas ir trumpesnis šviesos diodo veikimo laikas. Daugiausia leistinos pulsacijos įtampos ieškokite savo modulio duomenų lape; nėra universalaus slenksčio, kuris būtų taikomas visiems plokščių tipams.
Programinės įrangos klaidos ir protokolų neatitikimai yra atskira kategorija, kuri įtikinamai imituoja aparatinės įrangos gedimą. Baltas ekranas arba užšifruota išvestis po plokštės keitimo ar programinės įrangos atnaujinimo labai dažnai yra konfigūracijos klaida, o ne sugedęs skydelis. Šis skirtumas yra svarbus, kailyginant LCD ir LED juostos ekranų formatus- skirtingos technologijos turi skirtingą protokolų veikimą ir gedimų parašus.
Šešių{0}}veiksmų diagnostikos procesas
Atlikite šiuos veiksmus eilės tvarka. Sustokite, kai tik nustatysite gedimą - nereikalingi apsikeitimai gaišti laiką ir įvesti naujus kintamuosius.
1 - veiksmas. Vizuali apžiūra prieš-įjungiant maitinimą.Ieškokite įtrūkimų, kondensato už skydelio, nudegimo žymių ant PCB ir pasislinkusių arba sulenktų juostinių kabelių. Jei radote fizinę žalą, nejunkite maitinimo. Sutrumpintas ryšys gali sukelti kaskadinę žalą, kuri yra daug brangesnė nei pradinė klaida.
2 - veiksmas Patikrinkite įvesties įtampą.Naudokite multimetrą prie modulio maitinimo įvesties kaiščių. Tipinė vardinė TFT plokščių įtampa yra 3,3 V, 5 V arba 12 V - patikrinkite savo duomenų lapą. Jei rodmuo daugiau nei 5 % neatitinka specifikacijų, būtinas tyrimas. Nutrūkus gedimams, pridėkite osciloskopą, kad patikrintumėte tiekimo pulsavimą pagal leistiną duomenų lapo specifikaciją.
3 - veiksmas. Atskirkite foninį apšvietimą.Tamsiame kambaryje žibintuvėliu apšvieskite skydo paviršių kampu. Jei matote silpną vaizdą, skydelis veikia ir sugedo tik foninis apšvietimas. Šis vienintelis testas pašalina pusę diagnostikos medžio per mažiau nei 10 sekundžių - ir veikia vienodai geraijuostos-formato LCD ekranuskaip ir standartinėse stačiakampėse plokštėse.
4 - veiksmas. Metodiškai keiskite laidus ir plokštes.Įkelkite žinomą{0}}gerą bandymo šabloną. Pakeiskite juostinį kabelį patikrintu darbiniu bloku. Jei gedimas kyla dėl kabelio, problema yra kabelis. Jei jis lieka prie lentos, lenta yra kita. Pirmiausia pakeiskite pigiausią, labiausiai prieinamą komponentą.
5 - veiksmas Patikrinkite ryšio protokolą.Baltas ekranas arba iškraipyta išvestis po plokštės keitimo beveik visada yra konfigūracijos klaida. Duomenų lape patikrinkite duomenų perdavimo spartą (UART), SPI režimą (CPOL/CPHA) arba I2C adresą. Šis veiksmas sugauna neproporcingą gedimų dalįkioskų rodymo aplinkoskur moduliai pakeičiami vietoje, dažnai dėl neišsamios dokumentacijos.
6 - veiksmas. Pakartokite lauko sąlygas stende.Ekranas, kuris veikia laboratorijoje, bet nepavyksta įdiegti, beveik visada turi pagrindinę šiluminę arba vibracijos priežastį. Jungtis, esanti 22 laipsnių kampu, gali visiškai atsidaryti 55 laipsnių kampu. Taikykite kontroliuojamą šilumą bandydami ant stendo - gedimas, atsirandantis virš tam tikros temperatūros, tiesiogiai atpažįsta šiluminį plėtimąsi kaip mechanizmą.
Remontuoti ar pakeisti? Sprendimų sistema
Remontas prasmingas, kaigedimas lokalizuotas viename keičiamame komponente - kabelyje, foninio apšvietimo matricoje, programinės aparatinės įrangos atnaujinime - modulis yra sistemos dalis, kurioje pakeitimo įsigijimas apima daug prastovų arba perprojektavimą, o remonto kaina yra akivaizdžiai mažesnė nei naujo įrenginio.
Pakeitimas prasmingesnis, kaivienu metu atsiranda keli simptomai. Neryškus foninis apšvietimas, jungčių susidėvėjimas ir vaizdo dubliavimas kartu yra patikimas tarnavimo laiko pabaigos rodiklis, o ne vienas ištaisomas gedimas. Keisti taip pat prasminga, kai dabartinis modulis siūlo geresnes specifikacijas - didesnį ryškumą, platesnę darbinę temperatūrą, geresnę apsaugą nuo patekimo -, o tai sumažintų priežiūros naštą ateityje.
Prieš pradėdami bet kurį kelią, išnagrinėkite šiuos penkis klausimus:
- Ar tai pirmasis įrenginio gedimas, ar jis sugedo anksčiau?
- Ar gedimas apsiriboja vienu keičiamu komponentu?
- Ar bendra remonto kaina - dalių, darbo ir prastovos - yra aiškiai mažesnė už pakeitimo išlaidas?
- Ar suremontuotas įrenginys realiai tarnaus, kai reikia sistemos priežiūros?
- Ar dabartinis pakaitalas siūlo reikšmingai geresnes šios programos specifikacijas?
Jei trys ar daugiau atsakymų pritaria pakeitimui, tai paprastai yra aiškesnis kelias. Naršyti visąproduktų asortimentąarbapasikalbėkite su specialistuapie tiekimą. Mažmeninės prekybos ir iškabų kontekstams,tinkintos LCD konfigūracijos mažmeninės prekybos ženklamsdažnai užtikrina geresnę ilgalaikę{0}}ekonomiką nei tiesioginis-sukeitimas į-panašų.
Profilaktinė priežiūra
- Aplinkos kontrolė:Įdiekite modulio vardinės temperatūros ir drėgmės diapazone, naudodamiesi blogiausiomis{0}}planavimo sąlygomis. Didelės-drėgmės aplinkoje sandarūs korpusai su patvirtintais IP įvertinimais yra reikalavimas, o ne atsargumo priemonė.
- Energijos valdymas:Naudokite reguliuojamas medžiagas su aparatinės įrangos apsauga nuo viršįtampių. Venkite nuolat įjungti foninį apšvietimą esant maksimaliam ryškumui - prisitaikantis šviesumo valdymas sumažina šviesos diodų susidėvėjimą, nepakenkiant naudojimo patogumui.
- Planiniai patikrinimai:Kas mėnesį - patikrinkite jungties vietą ir ieškokite kondensato. Kas ketvirtį - atlikite diagnostinį testą ir patikrinkite maitinimo įtampą esant apkrovai. Kasmet - patikrinkite tiekimo bangavimą ir apžiūrėkite optinius sluoksnius, ar jie nesisluoksniuoja ar nepaseno.

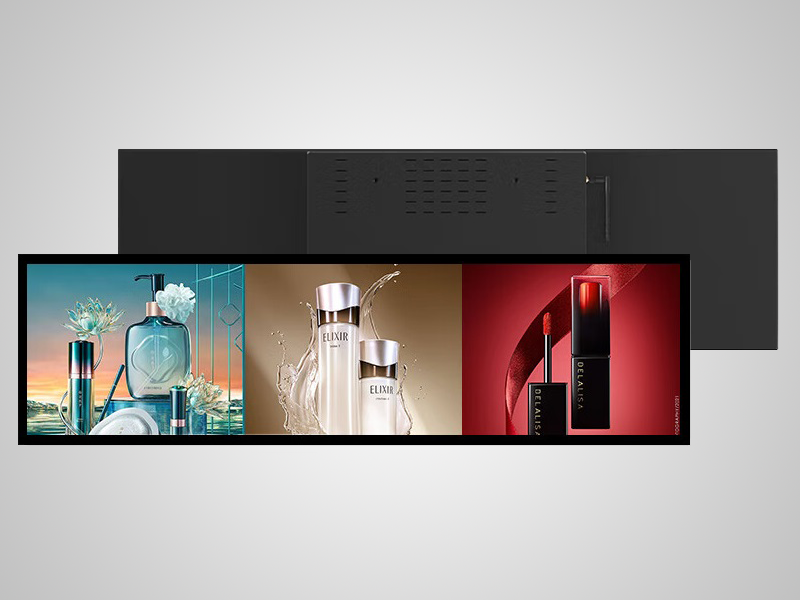

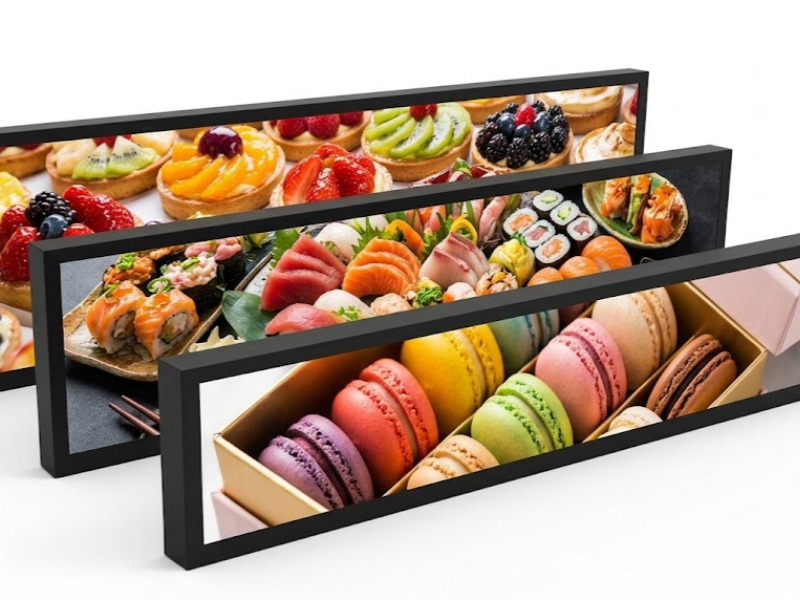

Užsavitarnos{0}}terminalasdiegimai, nuolat vykdomi didelio{0}}srauto aplinkoje, ketvirtinis patikrinimas yra didžiausios-vertės vienos priežiūros veikla.Ištempti LCD ekranai, naudojami prekybos centrų aplinkojesusiduria su specifiniu drėgmės ir valymo chemikalų poveikiu, į kurį standartiniai techninės priežiūros grafikai gali ne iki galo atsakyti.
Dažnai užduodami klausimai
Mano LCD rodomas baltas ekranas - ar skydelis sugedęs?
Nebūtinai. Baltas ekranas dažniau yra ryšio ar inicijavimo gedimas nei fizinė žala. Patikrinkite protokolo konfigūraciją - duomenų perdavimo spartą, SPI režimą arba I2C adresą - pagal modulio duomenų lapą. Tai ypač aktualu atnaujinus programinę įrangą arba pakeitus plokštę, kai nustatymai gali būti perkelti netinkamai.
Kaip sužinoti, ar sugedo foninis apšvietimas arba LCD skydelis?
Apšvieskite žibintuvėlį į ekrano paviršių tam tikru kampu tamsioje patalpoje. Jei matote silpną vaizdą, skydelis skleidžia tinkamą išvestį ir sugedo tik foninis apšvietimas. Nėra vaizdo po žibintuvėliu reiškia, kad gedimas yra skydelyje, vairuotojo plokštėje arba signalo kelyje tarp jų.
Ar mirgantį ekraną galima ištaisyti nepakeitus modulio?
Daugeliu atvejų taip. Mirgėjimą dažniausiai sukelia atsipalaidavęs juostinis kabelis, ribinė litavimo jungtis arba per didelis tiekimo bangavimas. Iš naujo prijungus jungtis ir patikrinus maitinimo įtampos stabilumą esant apkrovai, dauguma mirgėjimo skundų išsprendžiami prieš pradedant keisti komponentus.
Ar saugu įjungti ekraną, kuris buvo veikiamas drėgmės?
Ne. Prieš įjungdami maitinimą, leiskite moduliui visiškai išdžiūti žemoje-drėgmės aplinkoje. Įjungus šlapią ekraną, kyla elektrodų korozijos ir trumpojo jungimo pavojus, kurie gali visam laikui sugadinti skydelį.
Kodėl mano ekranas veikia ant suolo, bet sugenda lauke?
Tik pertraukiamo lauko{0}}gedimus beveik visada sukelia terminis plėtimasis esant darbinei temperatūrai, vibracijos{1}}sukeltas jungties pertrūkis arba kondensacija paleidžiant. Atkartokite faktinę diegimo aplinkos - temperatūrą, vibraciją, drėgmę - bandymo stendo metu. Jei reikia patarimų, kaip pasirinkti aparatinę įrangą, kuri nuosekliau susidoroja su sudėtingomis sąlygomis,ši didelio našumo{0}}LCD ekrano parinkčių apžvalgaapima svarbiausius specifikacijų skirtumus.
Išvada
LCD modulio gedimus galima perskaityti, kai žinote, ko ieškoti. Tamsus skydelis, mirgantis ekranas, iškraipyta išvestis - kiekviena susieta su valdomu galimų priežasčių sąrašu, o struktūrinis diagnostikos procesas aptinka tikrąjį gedimą greičiau nei atsitiktinai pakeičiant komponentus. Tas pats procesas taip pat aiškiai parodo, kada remontas baigtas ir pakeitimas yra teisingas atsakymas.
