Svoris nužudo daugiau projektų nei biudžetas.

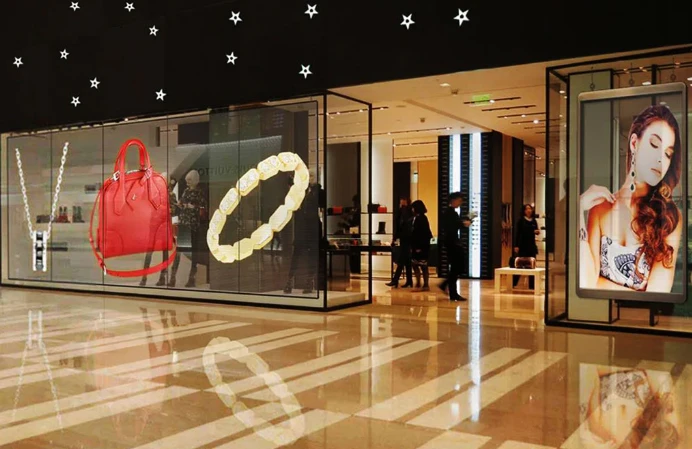

Permatomi ekranai sveria3-12 kg/m²ir bėgioti10 mm storio. Tradiciniai ekranai su spintelėmis sveria30-50 kg/m²ir išmatuoti50-150 mm gylio. Paveldo pastatas su originaliais langais dažnai negali išlaikyti tradicinio LED svorio be plieninės armatūros, kuri sunaikintų paveldo sąrašus. Permatomi ekranai montuojami tiesiai ant vidinių stiklinių paviršių be jokių konstrukcijų. Diegimas trunka kelias dienas, o ne mėnesius.
Mažmeninės prekybos tinklas, turintis 500 stiklinių vitrinų, išvyniojo permatomus ekranus visame tinkle neliesdamas pastato konstrukcijų. Bandant tą patį su tradiciniais ekranais, kiekvienoje vietoje prireiktų pritaikytos konstrukcijų projektavimo-projekto apimties, dėl kurios dauguma pasiūlymų sunaikinami dar prieš jiems pasiekiant galutinį biudžeto patvirtinimą.
Ką mes iš tikrųjų lyginame
Dešimtmečius tradiciniai LED ekranai buvo visur{0}}stadionų švieslentėse, mažmeninės prekybos iškabose. Jie veikė gerai: ryškios, tikslios spalvos, patikimi. Tačiau jie atėjo su kompromisu, kurio niekas negalėjo sukurti: kiekvienas ekranas iš esmės buvo siena. Užblokavo šviesą, užblokavo vaizdus, užėmė vietą.
Skaidrus šviesos diodas apverčia tą lygtį. Visai skirtinga prekių kategorija.
Mažmeninė programa yra tai, kas šiuo metu skatina didžiąją dalį augimo. Vitrinos visada buvo pagrindinis nekilnojamasis turtas. Norite vienu metu rodyti produktus ir vykdyti akcijas. Tradicinis šviesos diodas verčia rinktis-ekraną ar langą. Skaidrus šviesos diodas visiškai pašalina šį pasirinkimą. Klientai tuo pačiu metu mato reklaminį turinį ir prekes. „Nike“ ir „Zara“ pavyzdinės vietos tai suprato anksti. Šis vienkartinio naudojimo atvejis paaiškina, kodėl per penkerius metus skaidrus šviesos diodas iš nišinio smalsumo tapo rimtu komerciniu požiūriu.
Kaip jie statomi
Tradiciniai ekranai teikia pirmenybę vienam dalykui: tam tikroje srityje įkišama kuo daugiau pikselių. LED lustai-arSMD (paviršinio montavimo įrenginys), COB (lustas laive), arba vyresniDIP (dviejų{0}}eilių paketas)formatu{0}}supakuoti sandariai ant PCB pagrindo. Juoda kaukė arba epoksidinė danga padengia viską, kad sugertų aplinkos šviesą ir padidintų kontrastą.
Rezultatai kalba patys už save. COB plokštės pasiekia aukščiau esantį kontrasto santykį20,000:1. Pikselių žingsniai yra tokie pat puikūsP0,6 mm4K ir 8K ekranams. Lauko įrenginiai stumia10 000 nitų.
Tačiau tradiciniai LED ekranai blokuoja 100% pro juos sklindančios šviesos. Tai skaitmeninės sienos. Puikiai tinka smūgiams, baisu viskam, kur reikia matyti kiaurai.

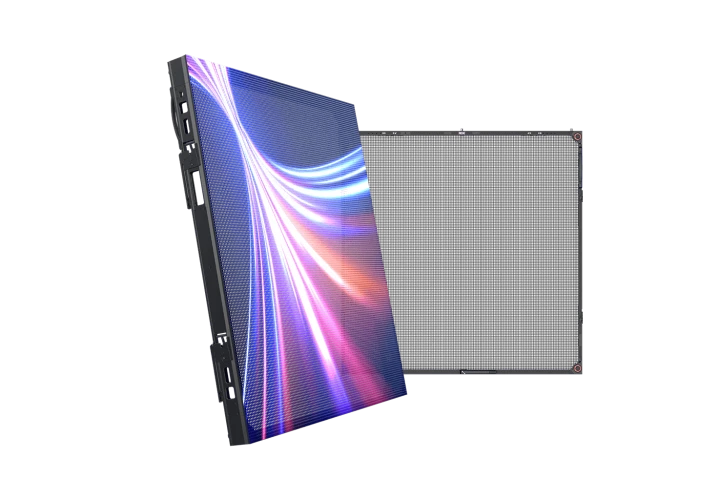

Skaidrūs ekranai prasideda nuo priešingo galo. Užuot maksimaliai padidinę pikselių skaičių, jie sukurti taip, kad praleistų šviesą ir išliktų priimtina vaizdo kokybė. Yra trys pagrindiniai metodai.Juostiniai{0}}pagrįsti dizainaiįdėkite LED lustus ant siaurų aliuminio arba PCB juostelių su tarpais tarp jų-šviesa praeina pro tarpus ir pasiekia 60–90 % skaidrumą, priklausomai nuo atstumo.Kino{0}}versijosįdėkite mikro-LED į itin ploną-permatomą pagrindą (maždaug 4 mm storio, sveria 3–6 kg/m²), kurie prilimpa tiesiai prie esamo stiklo.Stiklo{0}}integruotas dizainassumuštiniai LED elementai tarp dviejų stiklo sluoksnių, paverčiantys architektūrinį stiklą ekrano paviršiumi.
Daugiau tarpų tarp juostų reiškia, kad daugiau šviesos patenka, bet mažiau pikselių kvadratiniame metre. Kiekvienas skaidrus ekranas yra kompromisas tarp šių dviejų dalykų.

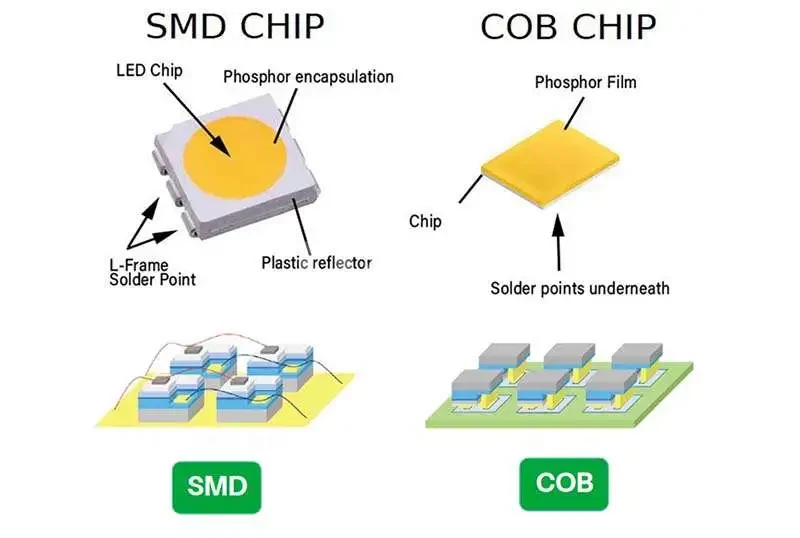

LED pakuočių tipai
SMD{0}}Paviršinio tvirtinimo įrenginysgyvuoja dešimtmečius. Atskiri lustai mažuose plastikiniuose korpusuose, lituojami ant PCB. Technologija yra nesudėtinga, o tai yra jos pranašumas. Tiekimo grandinės yra subrendusios, technikai žino, kaip su ja dirbti, o mirus vienam šviesos diodui, jį galima pakeisti nekeičiant viso modulio. Tai labiausiai patikrinta ir patikimiausia LED technologija: nepažangiausia-, nuolat veikianti, ekonomiška{5}} išlaikyti. Aplink yra kontrastas1,200-1,800:1. Dauguma vienetų trunka apie50 000 valandųprieš pastebimai sumažėjus ryškumui. Visiems P1.2 ar grubesniems, SMD išlieka numatytasis pasirinkimas dėl rimtos priežasties.
COBčia viskas tampa įdomi{0}}ir brangu. Chip on Board visiškai praleidžia atskirus plastikinius korpusus. Keli LED lustai montuojami tiesiai ant pagrindo, tada padengiami vienu dervos sluoksniu. Inžinerijos pranašumai yra pakopiniai: šiluma išsisklaido maždaug 3 kartus geriau (nėra plastikinių korpusų, kurie sulaiko šilumą), kontrastas šokinėja.20,000:1(tas vieningas paviršius efektyviau sugeria aplinkos šviesą), o eksploatavimo trukmė ilgesnė100 000 valandų. Tai vienintelė tinkama parinktis, kai reikia labai{1}}labų žingsnių, žemesnių nei P1.0. Kompromisas: kai kažkas nepavyksta, reikia pakeisti visą modulį200-300 USD už incidentą. Ir išankstinė kaina yra žymiai didesnė. Ši technologija tinka transliavimo studijoms ir{2}}aukštos klasės verslo aplinkai. Tai yra pernelyg didelė investicija į viešbučio fojė.

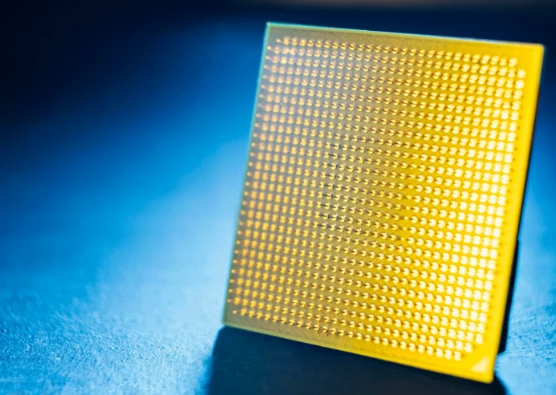

Tada yraGOB-SMD su apsaugine danga. Klijai ant lentos. Ta pati pagrindinė technologija, bet su optinių klijų sluoksniu, dengiančiu LED paviršių. Tai užtikrina didesnį patvarumą nuo fizinio kontakto ir drėgmės, išlaikant SMD remonto ekonomiją. Kai kurie integratoriai primygtinai rekomenduoja jį naudoti didelio srauto{4}}aplinkose. Kiti mano, kad tai nereikalinga daugeliui programų. Rezultatai skiriasi priklausomai nuo konkrečių naudojimo atvejų.
Daugumoje skaidrių ekranų naudojami modifikuoti juostiniai{0}}SMD tvirtinimo elementai arba specialūs skaidrūs pagrindai. Kai kuriuose aukščiausios kokybės modeliuose naudojamas COB{2}}skaidrus hibridinis metodas.
Specifikacijos, kurios iš tikrųjų svarbios (ir tos, kurios neturi)
Ne visos specifikacijos nusipelno vienodo dėmesio.
Skaidrumas
Skaidrumas svyruoja nuonuo 50% iki 95%permatomuose ekranuose, priklausomai nuo konfigūracijos. Tradiciniai siekia 0 %-tai yra esminis jų veikimo principas. Šiurkštesni pikselių žingsniai reiškia daugiau tarpų tarp LED juostų, daugiau šviesos praeina. Paspauskite P9.26 ir pasieksite daugiau nei 80 % skaidrumo, bet tuo metu būsite tinkami tik dideliems-pastatų-fasadams, matomiems iš kitos gatvės.
Rezoliucija
Skiriamoji geba yra tradicinis LED laimėjimas. COB veikia taip pat geraiP0.4. Standartiniai tradiciniai SMD ekranai apačiojeP1.0-P1.2. Permatomi ekranai šiuo metu maksimaliai išnaudojamiP2.6. Dauguma AV integratorių naudoja greitą skaičiavimą: pikselių žingsnį (mm) padalinkite iš 0,3, kad gautumėte mažiausią patogų žiūrėjimo atstumą metrais. Taigi P3.9 permatomas ekranas turi apie 13 metrų, kad pikseliai išnyktų. Tradicinis P1.2 ekranas atrodo ryškus vos iš 4 metrų.
Ryškumas
Naudojimui patalpose paprastai išvedami skaidrūs šviesos diodai800–2500 nitų. Tradiciniai patalpų ekranai veikia600–1500 nitų-toks skaidrus iš tikrųjų turi pranašumą daugelyje sąrankų. Parduotuvėms reikia daugiau smūgio: paprastai veikia permatomi ekranai4 000–5 500 nitų. Tiesioginiai saulės spinduliai vis dar dominuoja-tradiciniai5 000–10 000 nitųo skaidrūs ekranai už stiklo kovoja žemiau 6000 nitų.
Kontrastas ir spalva
Čia dominuoja tradicinis kontrasto ir spalvų{0}}LED, ir tai nepasikeis. Juodos kaukės dizainas sugeria aplinkos šviesą ir sukuria gilesnę juodą spalvą. COB technologija skelbia laboratorijoje{3}}išmatuotus kontrasto santykius aukščiau20,000:1. Kai tradiciniai ekranai rodomi juodai, skaidrūs ekranai rodo viską, kas yra už jų. Konferencijų salė, automobilių stovėjimo aikštelė, dienos šviesa. Jokia inžinerija to nepataiso,-tai būdinga šviesos sklaidai.
Ką iš tikrųjų sumokėsite
Tai FOB Šendženo kainos{0}}iškrovimo kaina Šiaurės Amerikoje arba Europoje paprastai prideda 15–25 proc. Kainos svyruoja; LED lustų kainos sumažėjo maždaug 12 % nuo pirmojo ketvirčio iki ketvirčio3 2024.
Skaidrus šviesos diodas
Veikia pradinio{0}}lygio-išleidimo skydeliai$580-950/m². Vidutinio-priekinio diapazono-spinduliavimas-ten, kur nusileidžia dauguma komercinių įrenginių-$1,100-2,400/m². Skaidri plėvelė LED tinka$1,150-2,800/m². Holografiniai skaidrūs ekranai stumiami$1,400-3,200/m².
Tradicinis LED
Lauko SMD (P4-P10) yra pigiausias$150-400/m². Veikia patalpų SMD (P1.5-P3).$300-800/m². Puikus-tokio COB (P0.9-P1.2) smūgis$1,000-2,500/m². Ultra-fine COB (P0.6 ir žemesnė) prasideda$3,000+/m².
Montavimaspermatomas LED paprastai veikia 200 USD{1}}500/m² – paprastas montavimas ant esamo stiklo. Tradicinis LED įrengimas kainuoja 500–2 000 USD/m², kai atsižvelgiama į konstrukcinius reikalavimus. Čia biudžete atsispindi pradžioje minėtas svorio skirtumas.
Metinės energijos sąnaudos100 m² instaliacija, veikianti 12 valandų per dieną: maždaug 3 000 -4 500 USD už skaidrų, 5 000–7 500 USD už tradicinį. Skaidrūs ekranai traukia 30-40% mažiau galios – mažiau LED lustų kvadratiniame metre, pasyvus vėsinimas vietoj aktyvios ventiliacijos.
Turinio kūrimasprideda dar vieną kintamąjį, kurį žmonės pamiršta. Skaidriems ekranams reikalingas turinys, skirtas skaidriam fonui-juodos sritys būtų rodomos kaip skaidrios.
Montavimo ir priežiūros realybė
Skaidrūs LED ekranai tvirtinami tiesiai ant stiklo paviršių naudojant klijus, magnetines sistemas arba mechaninius spaustukus. Daugeliui pritaikymų nėra plieninės konstrukcijos. Laiko juosta: nuo dienų iki savaičių.
Tradiciniams LED ekranams reikia specialių atraminių konstrukcijų, svorio apkrovos skaičiavimų, lauko vėjo apkrovų analizės, dažnai statybos leidimų. Laiko juosta: nuo savaičių iki mėnesių.
Priežiūra taip pat veikia skirtingai. Permatomuose ekranuose naudojama modulinė juostelė/plokštė. Komponentai yra pakankamai lengvi, kad galėtų atlikti vieną-techniką. Naudodami tradicinius SMD ekranus galima pakeisti atskirus šviesos diodus, tačiau reikia kvalifikuotų technikų, kurios tiksliai lituotų -10-15 USD už kiekvieną incidentą. Įprastus COB ekranus reikia pakeisti modulio lygiu už 200-300+ USD už vieną remonto incidentą, nors gedimų pasitaiko rečiau.
Kur kiekvienas priklauso
Kai kurie projektai akivaizdžiai patenka į vieną stovyklą.

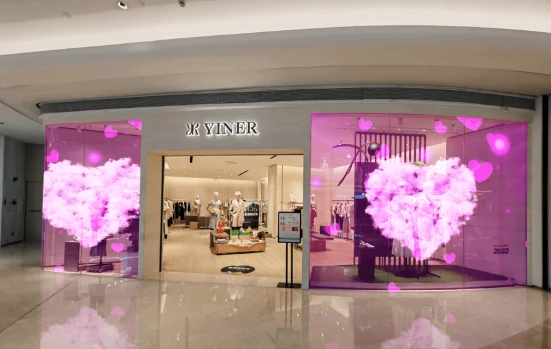

Skaidrus LED laimi:Stiklinės užuolaidinės sienos pastatai, kurių fasadai tampa žiniasklaidos paviršiais, išlaikant architektūrą nepažeistą. Prekybos centrų atriumai ir stiklinės pertvaros. Parodų salės ir muziejai sluoksniuoja skaitmeninį turinį ant fizinių ekranų. Automobilių salonai. Scenos ir renginių fonai, kuriuose atlikėjai pasirodo per ekranus.
Tradiciniai LED laimi:Lauko reklaminiai stendai, kuriems reikia maksimalaus ryškumo tiesioginėje saulėje. Stadionas rodomas 50+ metrų atstumu, kur tikslus pikselių plotis nėra svarbus. Transliavimo studijos ir valdymo patalpos, kuriose dėl spalvų tikslumo negalima-derėtis. Pagrindiniai šimtų kvadratinių metrų koncertų ekranai. Transporto mazgo informacija rodoma ten, kur skaidrumas nieko neprideda.
Kuris?
Ar yra stiklas, kurį norite išsaugoti? Ar natūrali šviesa svarbi erdvės funkcionavimui? Ar konstrukcija atlaiko 30-50 kg/m²? Koks yra įprastas žiūrėjimo atstumas? Ar į biudžetą reikia atsižvelgti į konstrukcijų inžineriją?
Augant projektų kategorijai, apimančiai stiklo architektūrą ir natūralų apšvietimą, permatomas šviesos diodas perėjo nuo įdomios alternatyvos prie numatytojo. Visiems kitiems-lauko reklaminiams skydams, transliavimo studijoms, stadionų ekranams-tradicinis LED išlieka toks, koks buvo visada: patikrintas, ryškus, ekonomiškas-ir visiškai nepermatomas.
