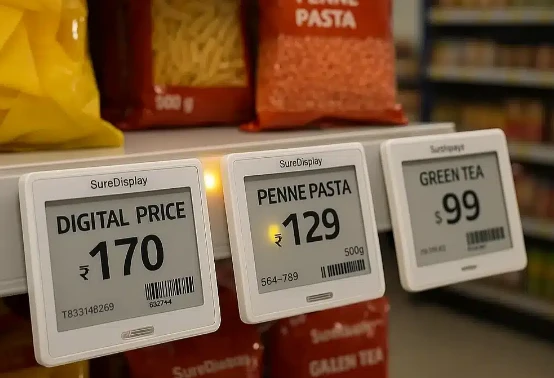

Štai ko dauguma žmonių nesupranta apie ESL: atskiras ekranas yra niekas. Žodžiu, nenaudingas. Jums reikia atinkląpateikti duomenis į jį,programinė įranganurodyti, ką rodyti, iržmoniųdiegti visą šią sistemą tikrose parduotuvėse{0}}tai yra „sprendimas“. Pats terminalas be tinklo yra plyta. O jei platforma neteikia duomenų, kokia prasmė?
Viename projekte klientas reikalavo bazines stotis įdėti į lubų plokštes, nes manė, kad jos atrodo švariau. Jiems buvo pasakyta, kad signalas prasiskverbs. Jie neklausė. Praėjus trims savaitėms po paleidimo, pusė etikečių užšaldytame skyriuje rodė pasenusias kainas. Teko viską išplėšti ir perdaryti. Jie kainuos trigubai.RF planavimo reikalai.
Patys etiketės

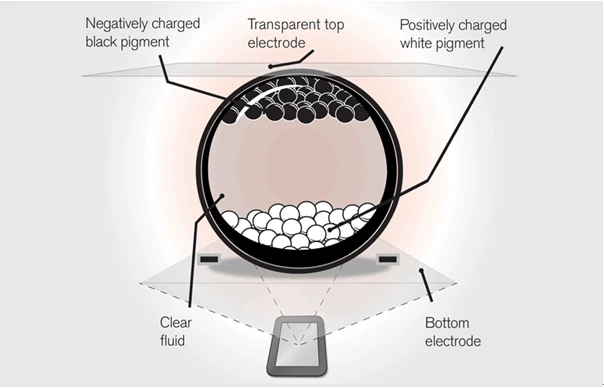

Kodėl E{0}}rašalas?
ESL terminalai yra susieti su e-rašalo ekranais (E-rašalais), ir šis pasirinkimas nėra atsitiktinis. Kaip kažkada paaiškino aparatūros inžinierius: įsivaizduokite mažas kapsules, užpildytas juodomis ir baltomis dalelėmis, plūduriuojančiomis aliejuje. Patraukite juos elektra, dalelės juda, atsiranda vaizdas. Kai vaizdas susiformuoja, jis ten lieka. Sumažinkite maitinimą, nesvarbu. Vaizdas išlieka. Techninis terminas yrabistabilus ekranasar kažkas panašaus.
Energijos suvartojimasstatinio ekrano metu praktiškai nieko. Bandymo duomenys rodo, kad 2,13-colių-juoda ir balta etiketė veikia su CR2450 mygtuko baterija, atnaujinama du kartus per dieną ir trukoNuo 6 iki 8 metų. Net jei atnaujinimo dažnis padidinamas iki daugiau nei 5 kartų per dieną, tai vis tiek yra maždaug 4 metai.
Ir tai, kad jis neskleidžia šviesos,{0}}jis veikia atspindėdamas aplinkos šviesą, kaip ir popierius. Ar žinote, kaip LCD ekranai tampa visiškai neįskaitomi tiesioginiuose saulės spinduliuose? E-rašalas išlieka visiškai skaidrus. Iržiūrėjimo kampaiiš esmės yra ne{0}}problema. Klientai ne visada stovi tiesiai prieš etiketę, tiesa? Nesvarbu su e-rašalu.
Štai kažkas, ko daugelis žmonių nežino: pagrindinę e-rašalų ekranų technologiją visame pasaulyje beveik monopolizavo viena įmonė-Taivano „E Ink Corporation“.. Beveik visi ESL gamintojų ekranai yra iš E Ink arba jos įgaliotų partnerių. Šis struktūrinis veiksnys daro didelę įtaką visos pramonės sąnaudoms ir konkurencingumui.

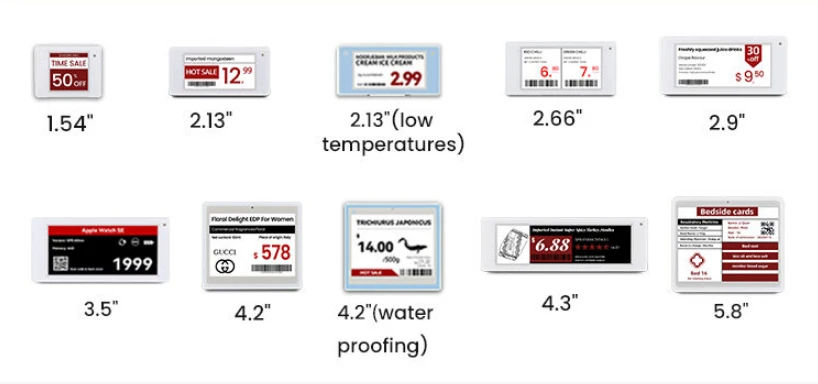

Dydžių parinktys
Kalbant apie dydį-, yra gana platus diapazonas:
1,5 colio- įprasti lentynų kraštai kasdieniams produktams
2,9, 4,2 colio- elementų, kuriems reikia šiek tiek daugiau informacijos
6 colių- švieži produktai, vieta kilmei, klasė, galbūt QR kodas
7,5 colio ir daugiau- galo ir kategorijų antraštės, kartais iki 13 colių
Kai kurie 13,3 colio ženklai naudojami kaip mini skaitmeniniai ženklai, tačiau tuo metu linija su ženklais pradeda neryškiai.

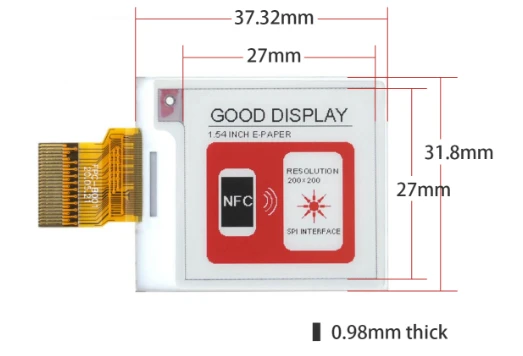

Spalvų kompromisai
Dabar e-rašalas turi savo apribojimų. Ankstyvosios versijos buvo tik juodos ir baltos. Tada gamintojai suprato, kaip pridėti atrečia spalva-dažniausiai raudonos arba geltonos spalvos-, kurios buvo labai svarbios reklaminėms figūrinėms išnašoms. Visai neseniai buvo pastūmėtapilnos-spalvos ekranai.
Štai kompromisas, ir jis yra reikšmingas:
| Tipas | Atnaujinimo laikas | Kaina (2,9 colio) |
|---|---|---|
| Juoda-ir-balta | 1-2 sekundes | Bazinė linija |
| Trijų-spalvų | 10-15 sekundžių | ~2x |
| Pilna{0}}spalva | 20+ sek | 3-4x |
Stebėti trijų{0}}spalvų ekrano naujinį yra skausminga. Taigi dauguma mažmenininkų laikosi juodos-ir-baltos arba trijų{4}}spalvų. Visa-spalva paprastai rodomakosmetikos skyriai, vyno vitrinos-vietos, kur vaizdinis pristatymas vertas aukščiausios kokybės.
Kodėl tai net svarbu{0}}Tikroji problema
Regioninio tinklo prekybos centras Zhejiang atliko skaičiavimus: vienai iš jų parduotuvių su42 000 SKU, reklaminės kainos pakeitimas, apimantis 15 % reikalingų produktų8 darbuotojai dirba beveik 6 valandaskad užbaigtumėte visus etiketės pakeitimus. Dar nepasibaigus etiketės keitimui, nemaža dalis klientų pastebėjo, kad kainos nesutampa su kainomis kasoje. Jų vidaus audito duomenys parodė, kad popierinių kainų etikečių klaidų lygis buvo maždaug3.2%-maždaug 3 iš 100 produktų įkainoti neteisingai.
Neteisinga kaina sukelia daugybę problemų:
Atsiskaitydami klientai pastebi, kad kaina skiriasi nuo lentynos kainos-labai bloga patirtis
Daug kur gali susidurti su pažeidimaisbaudos
Reklamos strategijos negali būti vykdomos taip, kaip planuota
Išperkamosios prekės nepatenka į optimalų pardavimo laikotarpį
ESL iš esmės yra atiltas. Tradicinėje mažmeninėje prekyboje „kaina sistemoje“ ir „kaina lentynoje“ egzistuoja kaip du nepriklausomi dalykai. Kai sistema pakeičia kainą, lentyna automatiškai neatnaujinama{2}}kas nors turi ją pakeisti. Tas „kažkas“ yra kliūtis perduodant informaciją-dėl vėlavimų, klaidų ir išlaidų. ESL naudoja technologiją, kad pašalintų šią kliūtį, leidžiančią duomenims tiesiogiai patekti į lentynų terminalus be rankinės relės.
Kadangi žmogaus darbas yra kliūtis, naudokite technologijas, kad ją pakeistumėte. Kai sistemoje pasikeičia duomenys, jie per tinklą siunčiami į etiketes, etiketės automatiškai atnaujinamos. Jokio vaikščiojimo prie lentynų, jokio popieriaus, jokio spausdinimo.Vėlavimas suspaustas nuo valandų iki minučių, klaidų lygis sumažėja nuo kelių procentų iki beveik nulio, žymiai sumažėja darbo sąnaudos.
Kai kainų atnaujinimai nebėra kliūtis, atsiveria naujos galimybės.Dinaminė kainodaratampa įmanoma. Kainos internetu ir neprisijungus gali būti sinchronizuojamos realiuoju laiku{1}}. Reklaminė veikla gali įsigalioti būtent antroje pusėje. Tai tikroji vertė.

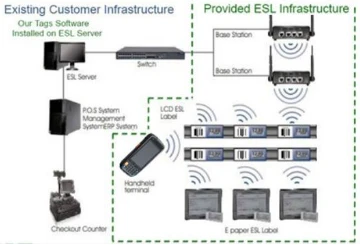

Komunikacijos kūrinys
Etiketės yra rankos, bazinės stotys yra nervai, atsakingi už nurodymų perdavimą iš smegenų (platformos) į kiekvieną ranką.
Bazinės stotyspaprastai yra plokščios dėžutės{0}}formos, savo dydžiu panašios į namų maršrutizatorius, montuojamus ant lubų, lentynų viršūnių ar sienų. Kiekviena bazinė stotis apima daugybę10-50 metrų, priklausomai nuo ryšio protokolo, perdavimo galios ir aplinkos trukdžių. Paprastai naudojamas standartinis 3000 kvadratinių metrų prekybos centrasnuo 45 iki 60 bazinių stočių, o šviežiai vėsinamame plote dėl signalo ekranavimo problemų reikalingas tankesnis išdėstymas.
Ryšio protokolai
Čia gamintojai išskiria{0}}ryšio protokolus. Štai ką įvairūs pardavėjai pasidalino per daugelį metų:
2,4 GHz patentuota (SES-imagotag, Hanshow)
Didieji vaikinai pasirinko 2,4 GHz patentuotus daiktus. Jų inžinieriai paaiškina, kad norėjo visiškai kontroliuoti, kaip protokolas elgiasi konkrečiai ESL. Prasminga. Neigiamas aspektas-kartą jų ekosistemoje,persijungimas yra košmaras. Jų etiketės nesikalbės su kieno nors kito bazinėmis stotimis. Vienas klientas norėjo derinti ir suderinti. Nepavyko padaryti.
Sub-GHz (433MHz, 868MHz)
Kai kurie pardavėjai teikia pirmenybę žemesniems dažniams. Pricer atstovas paaiškino, kad žemesni dažniai geriau pramuša kliūtis, o tai atitinka tai, kas buvo pastebėta sandėlio projekte su daug betono. Tačiautaisyklės kiekvienoje šalyje skiriasi, o antenos tampa didesnės. Tai kompromisas.
Bluetooth Low Energy
Populiarėja, ypač tarp naujų žaidėjų. Dabar traškučiai yra nešvankiai pigūs, todėl klientams suteikiama galimybė bakstelėti telefonų etiketes, kad gautų informacijos apie produktą. Demonstruoja gerai. Tačiau iš tikrųjų tankiai dislokuojantdiapazono apribojimaipradėti rodyti, ir yrakanalo perkrova. Viename projekte atnaujinimo tvarkaraščiai turėjo būti išdėstyti, nes per daug etikečių bandė kalbėti vienu metu.
Infraraudonųjų spindulių
Pricer tai naudoja kai kuriose savo sistemose. Puikiai veikia ten, kur yra elektromagnetinių trukdžių. Bet yra poreikisaiškus matymo laukas, kuri tikroje parduotuvėje, kai žmonės vaikšto ir daiktai juda, ne visada yra realu.
Galios paradoksas
Štai kodėl ESL komunikacija labai sudėtinga: etiketės turi vos gurkšnoti maitinimo{0}}baterijas, veikiančias 5–10 metų-, tačiau jos vis tiek turi gauti naujinius, kai siunčiami. Tai, kaip jie tai išsprendžia, yra persinchronizuoti miego{0}}pabudimo ciklai. Etiketės dažniausiai būna komos būsenoje, tik sekundės daliai pabunda iš anksto nustatytų langų metu, kad patikrintų, ar nėra nieko naujo. Galios profiliai rodo, kad šie dalykai yramikroampero{0}}lygio miego daugiau nei 99 % laiko.
Kodėl RF planavimas kuria ar nutraukia projektus
Čia reikėtų praleisti daugiau laiko, nes nemažai ESL projektų sėkmingi arba nesėkmingi daugiausia priklauso nuo ryšio tinklo planavimo kokybės.
Metalinės lentynosatspindi ir blokuoja signalus, todėl bazinių stočių padėtis turi būti kruopščiai suplanuota
Šaldomi dėklaiiš esmės yra Faradėjaus narveliai{0}}metalinės spintos, kompresoriaus trukdžiai, stiklinės durys – visa tai veikia signalus. Paprastai viduje reikalingi atskiri relės įrenginiai
Didžiausi atnaujinimo laikotarpiai irdviguba aprėptispagrindinėms sritims, kad būtų išvengta atskirų gedimų

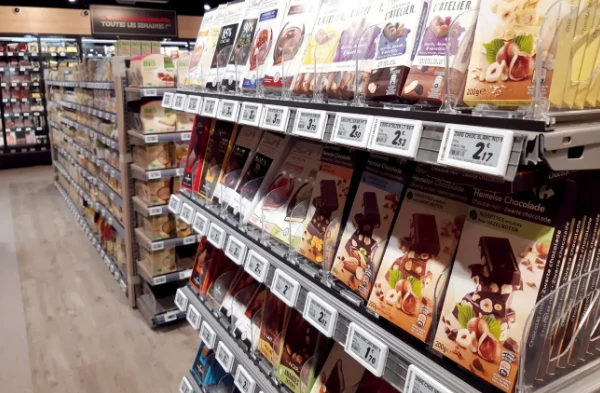

Taigi, kas yra ESL, bet kokiu atveju{0}}apibrėžimas
Elektroninių lentynų etikečių sprendimas, suskirstytas:
Elektroninė- išskiria jį nuo popieriaus
Lentynos etiketė- tai lentynos žyma, o ne reklamos ekranas
Sprendimas- tai visas sprendimas, o ne vienas produktas
Kodėl tai turi būti vadinama „sprendimu“? Atskira elektroninė etiketė tikrai beprasmė{0}}ji negali pati gauti kainų, pati negali žinoti, ką rodyti, pati negali atnaujinti. Ji turi remtis aryšio tinklasnorėdami gauti nurodymus, pasikliaukite aprograminės įrangos platformagauti duomenis. Tai yra pirmas dalykas, kurį reikia apsisukti su ESL.
Programinės įrangos pusė
Iš esmės turi būti tam tikra platforma, kuri iš ERP arba POS ištraukia kainų duomenis, išsiaiškina, kas ant kurios etiketės yra, ir išstumia ją. Yra šablonų redaktoriai, skirti kurti etikečių išdėstymus, ir tam tikra logika, kada reikia atnaujinti.
Theintegracinė dalissu esamomis sistemomis{0}}todėl projektai stringa mėnesiams. Pasenęs ERP, keisti duomenų formatai, IT skyriai, kurie nesuteiks prieigos.
Šio daikto pristatymas į parduotuvę
ESL sistema nuo nieko iki užbaigimo reikalauja atlikti visą inžinerinį diegimo procesą. Šio proceso sudėtingumas dažnai pranoksta pirmą kartą naudojančių naudotojų lūkesčius. Daugelis projektų čia nukrypsta į šoną, todėl šis skyrius nusipelno tikro dėmesio.

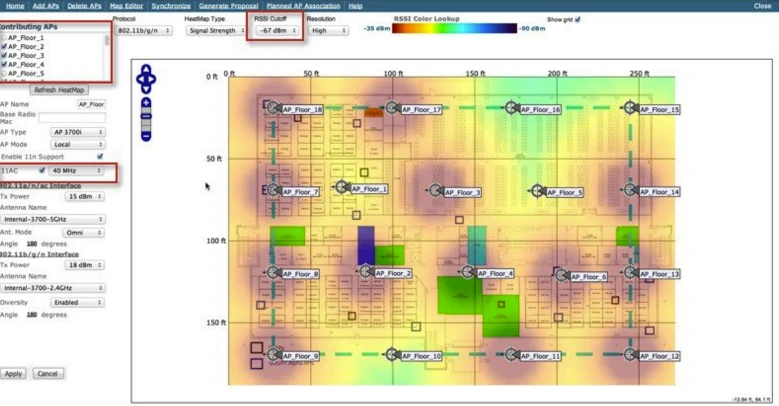

RF apklausa-Kur miršta projektai
Tačiau tai, kas žudo daugumą projektų?RF apklausa. O tiksliau, tinkamo nebuvimas.
ESL remiasi belaidžiu ryšiu, o tikroje mažmeninės prekybos aplinkoje gausu kliūčių ir trukdžių:
Metalinės lentynosatspindi signalus
Šaldymo spintosyra natūralūs Faradėjaus narvai
Betoninės sienosbloko įsiskverbimas
Kiti belaidžiai įrenginiaisukelti trukdžių
Eismo piko metu,žmonių kūnai patys sugeria signalus
Tinkamas RF tyrimas iš tikrųjų yra daug darbo. Pirmiausia reikia nustatyti fizinę aplinką,{1}}kur yra sienos, kur yra metalinės lentynos, kas sukelia trikdžius. Tada signalo sklidimo testai parodo, kaip dažniai iš tikrųjų elgiasi toje konkrečioje erdvėje. Išbandykite ribines sąlygas, keistus kampus, vietas šalia pakrovimo doko. Išvestis yra ne tik „padėkite čia bazines stotis“-, tai turėtų būti tiksli padėties nustatymas, pvz., iki centimetro, kartu su aprėpties žemėlapiais, rodančiais, kur signalas stiprus, kur silpnas ir ką daryti su probleminėmis vietomis. Tai nuobodu, bet gelbsti nuo anksčiau minėto košmaro scenarijaus.
Daugelis pardavėjų tai praleidžia arba daro pusiau{0}}norėdami sutaupyti. Tada jie stebisi, kodėl 15 % etikečių ir toliau veikia neprisijungus.
Svetainės vertinimas
Pirmasis žingsnis yra suprasti parduotuvės situaciją:
Fizinė aplinka- parduotuvės plotas, lubų aukštis, grindų išdėstymas, lentynų tipai
Produkto reikalavimaiIš viso - SKU nustato etiketės kiekį, o kategorijų pasiskirstymas – dydžio santykius
IT aplinka- kokios ERP/POS versijos veikia, kokia tinklo infrastruktūra
Bazinės stoties įrengimas
Montavimas prie lubųyra labiausiai paplitęs metodas,{0}}kai lentynos matomos aiškiai, o ne iš kelio. Tačiau jei lubos yra per žemos arba nėra tinkamo tvirtinimo taško, jie gali būti ant lentynų. Tvirtinimas prie sienos veikia kaip priedas tam tikrose srityse.
Energija paprastai tiekiama perPoE, o tai patogu, nes reikia paleisti tik vieną laidą. Tai reiškia, kad PoE persijungia į maitinimą, o priklausomai nuo sąrankos, galbūt vietinį serverį ar šliuzą.
NepamirškUPS-Jei dingsta maitinimas ir sistema negražiai sugenda, tai gali sugadinti duomenų bazę.
Etiketės diegimas
Gaukite siuntą, apžiūrėkite jas, atlikite aktyvinimo testus, kad įsitikintumėte, jog jie tikrai veikia
Nuskaitykite kiekvieną etiketę ir priklijuokite ją prie atitinkamo gaminio sistemoje
Fizinis montavimas priklauso nuo to, kokios lentynos yra vietoje
Kai kurios etiketės užsikabina ant lentynos krašto, kai kurios nuslysta į bėgelio angą. Yramagnetiniaimetaliniams paviršiams,lipnioslygiems paviršiams irmaži stovaivitrinoms. Nieko sudėtingo, tik{1}}atima daug laiko atliekant tūkstančius jų.
Testavimas ir patvirtinimas
Funkcinis testavimas- ar viskas veikia taip, kaip tikėtasi?
Aprėpties testavimas- kiekviena etiketė
Streso testavimas- esant didžiausiai apkrovai mažiausiai 72 valandas
Jau minėta sistemos integracija{0}}tai yra vieta, kur projektai miršta. Vien bendras derinimo etapas gali užtrukti kelias savaites, jei senosios sistemos yra pakankamai netvarkingos.
